matplotlib配置信息是从配置文件中读取的。在配置文件中可以为matplotlib几乎所有的属性指定永久有效的默认值。
查看配置:你可以通过 matplotlib.rcParams
字典访问所有已经加载的配置项
修改配置:
你可以通过 matplotlib.rcParams
字典修改所有已经加载的配置项
你可以通过matplotlib.rc(*args,**kwargs)
来修改配置项,其中args
是你要修改的属性,kwargs
是属性的关键字属性
你可以调用matplotlib.rcdefaults()
将所有配置重置为标准设置。
配置文件:如果不希望在每次代码开始时进行参数配置,则可以在项目中给出配置文件。配置文件有三个位置:
系统级配置文件。通常在python的site-packages
目录下。每次重装matplotlib
之后该配置文件就会被覆盖。
用户级配置文件。通常在$HOME
目录下。可以用matplotlib.get_configdir()
函数来查找当前用户的配置文件目录。可以通过MATPLOTLIBRC
修改它的位置。
当前工作目录。即项目的目录。在当前目录下,可以为目录所包含的当前项目给出配置文件,文件名为matplotlibrc
。
优先级顺序是: 当前工作目录 > 用户级配置文件 > 系统级配置文件。查看当前使用的配置文件的路径为: matplotlib.matplotlib_fname()
函数。
配置文件的内容常见的有以下几种:
subplot
)设置font family
)、字体大小和样式设置matplotlib
有三个层次的API:
matplotlib.backend_bases.FigureCanvas
:代表了一个绘图区,在这个绘图区上图表被绘制matplotlib.backend_bases.Renderer
:代表了渲染器,它知道如何在绘图区上绘图。matplotlib.artist.Artist
:代表了图表组件,它知道如何利用渲染器在绘图区上绘图。通常用于有95%以上的时机都是与matplotlib.artist.Artist
类打交道,它是高层次的绘图控制。
matplotlib
中有两种Artist
:
primitive
:代表了我们在绘图区域上绘制的基础的绘图组件,比如Line2D
,Rectangle
,Text
以及AxesImage
等等。
container
:代表了放置primitive
的那些绘图组件。比如Axis
、Axes
以及Figure
,如图所示
matplotlib
的标准使用流程为:
Figure
实例对象fig
fig
实例创建一个或者多个Axes
实例,或者创建一个或者多个Subplot
实例Axes
实例的方法来创建primitive
每个在图形中出现的元素都是Artist
。其属性有:
Figure.patch
属性:是一个Rectangle
,代表了图表的矩形框,它的大小就是图表的大小,
并且可以通过它设置图表的背景色和透明度。
Axes.patch
属性:也是一个Rectangle
,代表了绘图坐标轴内部的矩形框(白底黑边),
通过它可以设置Axes
的颜色、透明度等。
所有的Artist
有下列属性。:
.alpha
属性:透明度。值为0--1之间的浮点数.animated
属性:一个布尔值,表示是否用于加速动画绘制.axes
属性:返回这个Artist
所属的axes
,可能为None
.clip_box
属性:用于剪切Artist
的bounding box
.clip_on
属性:是否开启clip
.clip_path
属性:Artist
沿着该path
执行clip
.contains
属性:一个picking function
用于测试Artist
是否包含pick point
.figure
属性:该Artist
所属的Figure
,可能为None
.gid
属性:该Artist
的id
字符串.label
:一个text label
.picker
:一个python object
用于控制object picking
.transform
:转换矩阵.url
属性:一个url string
,代表本Artist
.visible
:布尔值,控制Artist
是否绘制.zorder
:决定了Artist
的绘制顺序。zorder
越小就越底层,则越优先绘制。这些属性可以通过旧式的setter
和getter
函数访问和设置。如:o.get_alpha()
、o.set_alpha(0.5)
。如果你想一次设置多个属性,也可以用:o.set(alpha=0.5,zorder=2)
这种方式。你可以使用matplotlib.artist.getp(o)
来一次获取o
的所有属性。
当然你可以使用pyplot.getp(o,"alpha")
来获取属性(一次只能返回一个属性),如果指定属性名,则返回对象的该属性值;如果不指定属性名,则返回对象的所有的属性和值。用pyplot.setp(o,alpha=0.5,zorder=2)
来设置属性(一次可以设置多个属性)
matplotlib.figure.Figure
是最顶层的container Artist
,它包含了图表中的所有元素。
Figure.patch
属性:Figure
的背景矩形Figure.axes
属性:持有的一个Axes
实例的列表(包括Subplot
)Figure.images
属性:持有的一个FigureImages patch
列表Figure.lines
属性:持有一个Line2D
实例的列表(很少使用)Figure.legends
属性:持有的一个Figure Legend
实例列表(不同于Axes.legends
)Figure.patches
属性:持有的一个Figure pathes
实例列表(很少使用)Figure.texts
属性:持有的Figure Text
实例列表其他的属性:
Figure.figsize
属性:图像的尺寸,(w,h)
,以英寸为单位Figure.dpi
属性:图像分辨率Figure.facecolor
属性:背景色Figure.edgecolor
属性:edge color
Figure.linewidth
:edge linewidth
Figure.frameon
:如果为False
,则不绘制图像Figure.subplotpars
:一个SubplotParams
实例Figure.tight_layout
:如果为False
,则使用subplotpars
;否则使用tight_layout()
调整subplot parameters
当你执行Figure.add_subplot()
或者Figure.add_axes()
时,这些新建的Axes
都被添加到Figure.axes
列表中。
由于Figure
维持了current axes
,因此你不应该手动的从Figure.axes
列表中添加删除元素,而是要通过Figure.add_subplot()
、Figure.add_axes()
来添加元素,通过Figure.delaxes()
来删除元素。但是你可以迭代或者访问Figure.axes
中的Axes
,然后修改这个Axes
的属性。
可以通过Figure.gca()
获取current axes
,通过Figure.sca()
设置current axes
。
Figure
也有它自己的text
、line
、patch
、image
。你可以直接通过add primitive
语句直接添加。但是注意Figure
默认的坐标系是以像素为单位,你可能需要转换成figure
坐标系:(0,0)表示左下点,(1,1)表示右上点。
创建Figure
的方法:
matplotlib.pyplot.figure(num=None, figsize=None, dpi=None, facecolor=None,
edgecolor=None, frameon=True, FigureClass=<class 'matplotlib.figure.Figure'>,
**kwargs)
num
:一个整数或者字符串。
figure
。figure
对象的number
属性刚好等于这个整数,则激活该figure
并且返回该figure
;否则创建一个新的figure
figure
,并且将window title
设置为该字符串。figsize
:一对整数的元组。给出了英寸为单位的高度和宽度。默认由rc
的 figure.figsize
给出
dpi
:一个整数,给出figure
的分辨率。默认由rc
的 figure.dpi
给出
facecolor
:背景色。若未提供,则由rc
的 figure.facecolor
给出
edgecolor
:border color
。若未提供,则由rc
的 figure.edgecolor
给出
返回一个figure
add_axes(*args, **kwargs)
:创建一个Axes
对象。如果已经存在同样位置同样参数的一个Axes
,则返回该Axes
,并将其设为current Axes
。其参数有:
rect
:一个元组,代表了(left,bottom,width,height)
,它是第一个位置参数axisbg
:一个color
,背景色frameon
:布尔值,是否display frame
sharex
:另一个Axes
对象,与该Axes
共享 xaxis
sharey
:另一个Axes
对象,与该Axes
共享 yaxis
projection
:坐标系类型。projection='polar'
也等价于polar=True
aspect
:一个数值,指定x
和y
轴每个单位的尺寸比例。也可以设定为字符串'equal'/'auto'
projection
+Axes
的合法关键字如果你想在同样的一个rect
创建两个Axes
,那么你需要设置label
参数。不同的Axes
通过不同的label
鉴别。
如果你使用了fig.delaxes()
从Figure
中移除了ax
,那么你可以通过fig.add_exes(ax)
来将其放回。
add_subplot(*args,**kwargs)
:创建一个subplot
。如果已经存在同样位置同样参数的一个subplot
,则返回该subplot
,并将其设为current Axes
。
projection
+Axes
的合法关键字。projection
:坐标系类型。projection='polar'
也等价于polar=True
add_subplot(nrows, ncols, plot_number)
。表示nrows
行, nclos
列每个单元格是一个sub-axes
。plot_number
给出了指定的sub-axes
,从 1开始。最大为nrows*ncols
。当这三个数字都是个位数时,可以使用一个三位数代替,每位代表一个数。axisbg
:一个color
,背景色frameon
:布尔值,是否display frame
sharex
:另一个Axes
对象,与该Axes
共享 xaxis
sharey
:另一个Axes
对象,与该Axes
共享 yaxis
projection
:坐标系类型。projection='polar'
也等价于polar=True
aspect
:一个数值,指定x
和y
轴每个单位的尺寸比例。也可以设定为字符串'equal'/'auto'
autofmt_xdate(bottom=0.2, rotation=30, ha='right')
:用于设置Date ticklabel
的位置。bottom
设置距离subplot
底部的位置。rotation
设置了xtick label
的旋转角度。ha
设置xtick label
的对其方式。该函数主要用于当xtick
为日期,可能会重叠,因此可以旋转一个角度
clear()
:清除一个figure
clf(keep_observers=False)
:清除一个figure
。如果keep_observers=True
,则gui
仍然会跟踪figure
中的axes

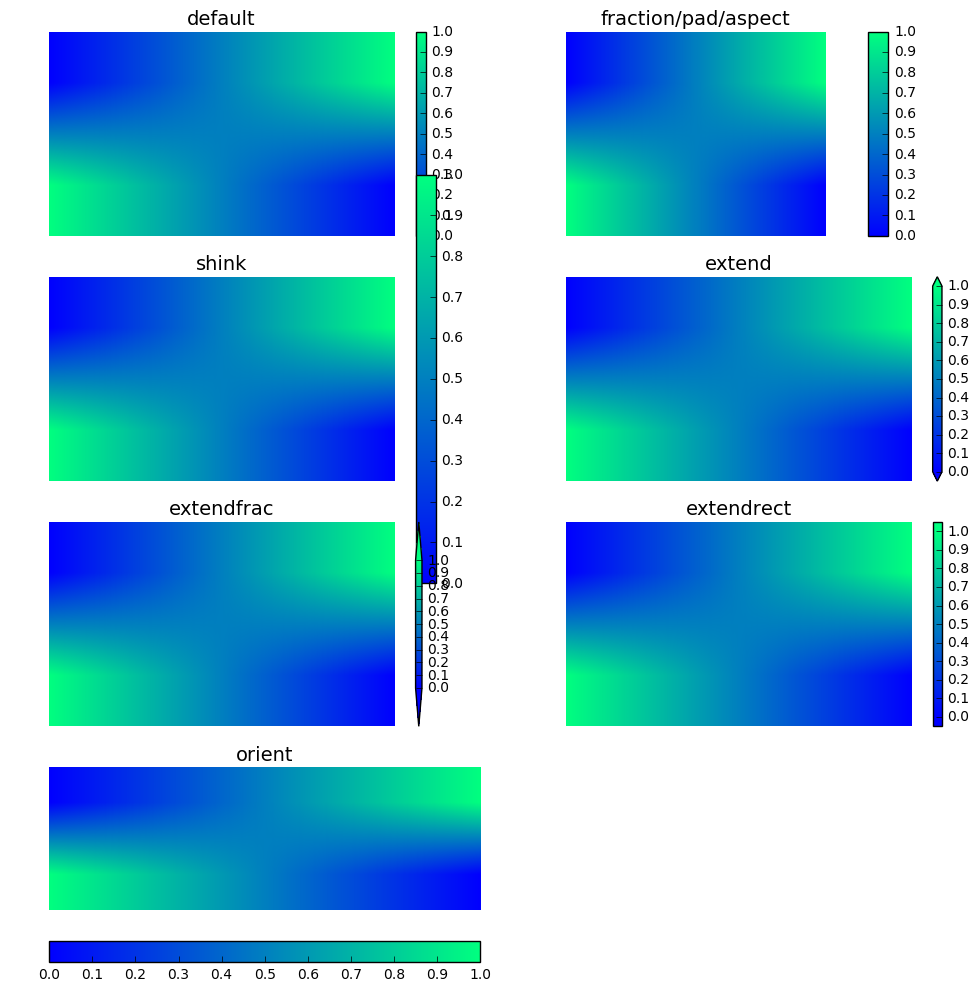

colorbar(mappable, cax=None, ax=None, use_gridspec=True, **kw)
:为mappable
创建一个colorbar
。其中:
mapple
:一个ScalarMapple
实例。它可以是Image/ContourSet...
。cax
:指定在哪个axes
中绘制colorbar
。也可以是None
ax
:None | parent axes object(s) from which space for a new colorbar axes will be stolen.use_gridspec
:False | If cax is None, a new cax is created as an instance of Axes. If ax is an instance of Subplot and use_gridspec is True, cax is created as an instance of Subplot using the grid_spec moduledelaxes(a)
:从figure
中移除axes
gca(**kwargs)
:返回current axes
。如果不存在则创建一个
get_children()
:获取figure
中包含的artists
get_dpi/get_edgecolor/get_facecolor/get_figheight/get_figwidth/
get_frameon/get_tight_layout...
:获取对应的属性值
get_size_inches()
:返回fig
的当前尺寸(单位为英寸。1in=2.54cm
)

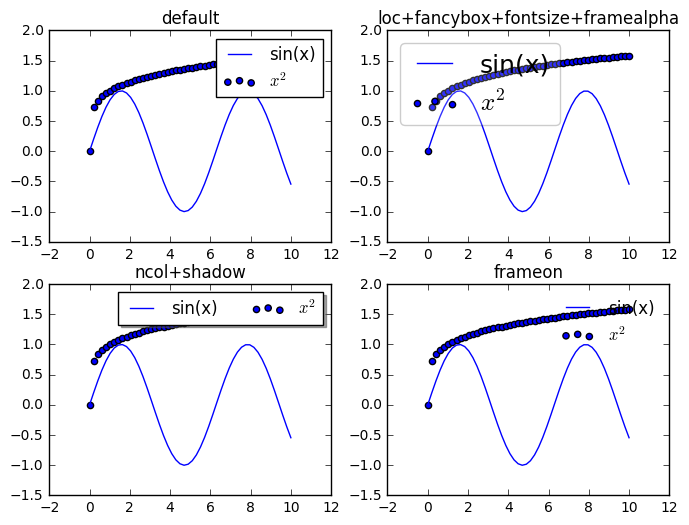

legend(handles, labels, *args, **kwargs)
:创建图例。
handles
:是一个Lin2D/Patch
等实例的一个序列labels
:是个字符串序列,用于给上述实例添加图例说明loc
:指定图例的位置。可以是字符串'best'
/'upper right'
/'upper left'
/'lower left'
/'lower right'
/'right'
/'center left'
/'center right'
/'lower center'
/'upper center'
/'center'
。你也可以指定坐标(x,y)
,其中(0,0)
是左下角,(1,1)
是右上角numpoint
/scatterpoints
:图例上每个图例线的点数fancybox
:如果为True
,图例的边框采用圆角矩形shadow
:如果为True
,图例添加背影ncol
:列数title
:图例的标题framealpha
:一个浮点数,从0到 1,图例的透明度frameon
:一个布尔值,如果为True
,则绘制图例的背景框。否则不绘制。savefig(fname, dpi=None, facecolor='w', edgecolor='w',orientation='portrait', papertype=None, format=None, transparent=False, bbox_inches=None, pad_inches=0.1,frameon=None)
:保存图像。
fname
:带路径的文件名。dpi
:保存的分辨率。facecolor/edgecolor
:figure rectangle
的背景色和边线颜色orientation
:可以为'landscape' | 'portrait'
format
:图片格式。可以为'png'/'pdf'/'svg'/'eps'...
transparent
:如果为True
,设置figure
和axes
背景透明(除非你设置了facecolor/edgecolor
)frameon
:如果为False
,则图形背景透明sca(a)
:设置a
为current axes
并返回它
set_dpi/set_edgecolor...
:设置相关属性
show(warn=True)
:显示图像。如果warn=True
,则开启警报
subplots_adjust(left=None, bottom=None, right=None, top=None,wspace=None, hspace=None)
:调整subplot
的位置。
suptitle(t, **kwargs)
:设置图像标题。t
为标题字符串。关键字参数就是Text
对象的参数:
x
:在图形坐标系中,标题的横坐标(范围 0~1)y
:在图形坐标系中,标题的纵坐标(范围 0~1)horizontalalignment
:标题水平对齐方式,默认为'center'
verticalalignment
:标题垂直对齐方式,默认为'top'
fontsize
:字体大小text(x, y, s, *args, **kwargs)
:添加文本。
x
:在图形坐标系中,标题的横坐标(范围 0~1)y
:在图形坐标系中,标题的纵坐标(范围 0~1)s
:文本字符串tight_layout(renderer=None, pad=1.08, h_pad=None, w_pad=None, rect=None)
:调整subplot
的间距。
pad
:设定subplot
和figure edge
之间的距离。单位为font-size
h_pad/w_pad
:subplot
之间的高距/宽距。Axes
类是matplotlib
的核心,你在大多数时间都是在与它打交道。Axes
代表了plotting area
。大量的用于绘图的Artist
存放在它内部,并且它有许多辅助方法来创建和添加Artist
给它自己,而且它也有许多赋值方法来访问和修改这些Artist
。
它有许多方法用于绘图,如.plot()
、.text()
、.hist()
、.imshow()
等方法用于创建大多数常见的primitive
(如Line2D
,Rectangle
,Text
,Image
等等)。这些方法会创建primitive Artist
实例,并且添加这些实例到对应的container
上去,然后必要的时候会绘制这些图形。
Subplot
就是一个特殊的Axes
,其实例是位于网格中某个区域的Subplot
实例。其实你也可以在任意区域创建Axes
,通过Figure.add_axes([left,bottom,width,height])
来创建一个任意区域的Axes
,其中left,bottom,width,height
都是[0--1]之间的浮点数,他们代表了相对于Figure
的坐标。
Axes
包含了一个.patch
属性,对于笛卡尔坐标系而言,它是一个Rectangle
;对于极坐标而言,它是一个Circle
。这个.patch
属性决定了plotting region
的形状、背景和边框。
当调用Axes.plot()
方法时,该方法会创建一个matplotlib.lines.Line2D
实例,然后会利用传给.plot()
的关键字参数来更新该Line2D
的属性,然后将这个Line2D
添加到Axes.lines
列表中。该方法返回的刚创建的Line2D
列表,因为你可以传递多个(x,y)
值从而创建多个Line2D
。

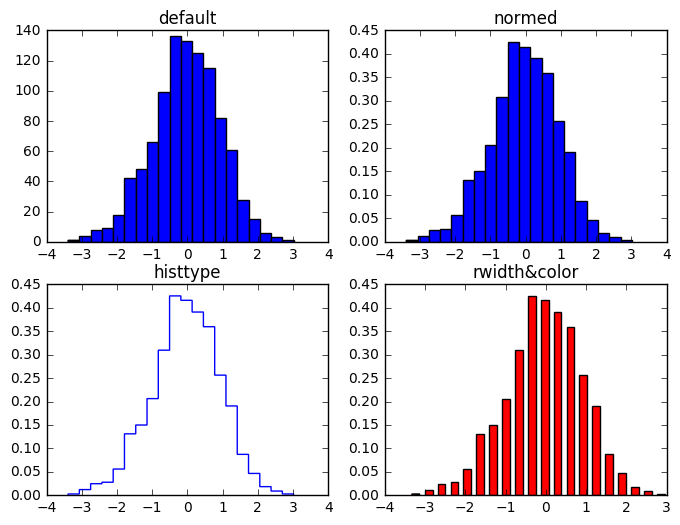

当调用Axes.hist()
方法时,类似于.plot()
方法,不过它会添加patches
到Axes.patches
列表。
你不应该直接通过Axes.lines
和Axes.patches
列表来添加图表。因为当你通过.plot()
和.hist()
等方法添加图表时,matplotlib
会做许多工作而不仅仅是添加绘图组件到Axes.lines
或者Axes.patches
列表中。
但是你可以使用Axes
的辅助方法.add_line()
和.add_patch()
方法来添加。
下面是Axes
用于创建primitive Artist
以及添加他们到相应的container
中的方法:
ax.annotate()
:创建text annotation
(Annotate
对象),然后添加到ax.texts
列表中。ax.bar()
:创建bar chart
(Rectangle
对象),然后添加到ax.patches
列表中。ax.errorbar()
:创建error bar plot
(Line2D
对象和Rectangle
对象),然后添加到ax.lines
列表中和ax.patches
列表中。ax.fill()
:创建shared area
(Polygon
对象),然后添加到ax.patches
列表中ax.hist()
:创建histogram
(Rectangle
对象),然后添加到ax.patches

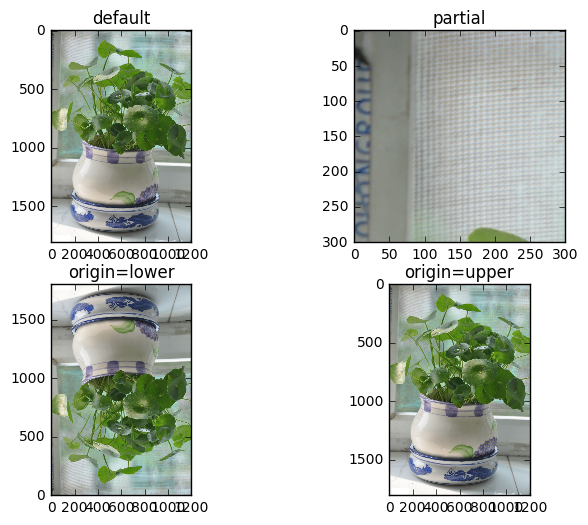

列表中。ax.imshow()
:创建image data
(AxesImage
对象),然后添加到ax.images
列表中。ax.legend()
:创建axes legends
(Legend
对象),然后添加到ax.legends
列表中。ax.plot()
:创建xy plot
(Line2D
对象),然后添加到ax.lines
列表中。ax.scatter()
:创建scatter charts
(PolygonCollection
对象),然后添加到
ax.collections
列表中。ax.text()
:创建text
(Text
对象),然后添加到ax.texts
列表中。另外Axes
还包含两个最重要的Artist container
:
ax.xaxis
:XAxis
对象的实例,用于处理x
轴tick
以及label
的绘制ax.yaxis
:YAxis
对象的实例,用于处理y
轴tick
以及label
的绘制Axes
包含了许多辅助方法来访问和修改XAxis
和YAxis
,这些辅助方法其实内部调用的是XAxis
和YAxis
的方法。因此通常情况下你不需要直接调用XAxis
和YAxis
的方法。
acorr(x, **kwargs)
:绘制序列x
的自相关。
x
:一个标量序列。对x
执行自相关normed
:一个布尔值,如果为True
,则对数据正则化处理maxlags
:一个整数,默认为10.它给出了要展示多少个lag
。如果为None
,则使用所有的2*len(x)-1
个kwargs
:控制了Line2D
的属性返回: (lags,c,lin,b)
lags
:是一个长度为2*maxlags+
的lag vector
c
:是长度为2*maxlags+
的自相关向量line
:是一个Line2D
实例b
:是x-axis
add_artist(a)
:添加a
(一个Artist
对象)到axes
上
add_collection(collection, autolim=True)
:添加Collection
实例到axes
上
add_container(container)
:添加Container
实例到axes
上
add_image(image)
:添加Image
实例到axes
上
add_line(line)
:添加Line2D
实例到axes
上
add_patch(p)
:添加Patch
实例到axes
上
add_table(tab)
:添加Table
实例到axes
上
annotate(*args, **kwargs)
:对坐标点(x,y)
绘制注解。
s
:注解字符串
xy
:一个长度为2的序列,给出了坐标点的(x,y)
坐标
xytext
:一个长度为2的序列,给出了注解字符串的(x,y)
坐标
xycoords
:给出了坐标点的(x,y)
所对应的坐标系。可以为'figure points'
、
'figure pixels'
、'figure fraction'
、'axes points'
、
'axes pixels'
、'axes fraction'
、'data'
。其中figure
表示Figure
坐标系,axes
表示Axes
坐标系,data
表示被注解的点所在的数据坐标系。points
表示单位为点(分辨率的点);pixels
表示单位为像素,fraction
表示:(0,0) 为左下角,(1,1) 为右上角
textcoords
:给出了注解字符串的(x,y)
所对应的坐标系。可以为xycoords
允许的值之外,还可以为:
'offset points'
:偏移被注解的坐标点的距离为 (x,y)
个点(分辨率的点)'offset pixels'
:偏移被注解的坐标点的距离为 (x,y)
个像素arrowprops
:一个字典,给出了箭头的类型。
arrowstyle
,则可以使用下面的键: width/headwidth/headlength/shrink
以及其他的FancyArrowPatch
的属性。arrowstyle
,则上面的这些键将被屏蔽。arrowstyle
的值可以为:
'-'
、'->'
、'-['
、'|-|'
、'-|>'
、'<-'
、'<->'
、
'<|-'
、'<|-|>'
、'fancy'
、'simple'
、'wedge'
annotation_clip
:一个布尔值。如果为True
,则超出axes
的部分将会不可见
autoscale_view(tight=None, scalex=True, scaley=True)
:自动调整坐标轴的范围。如果你不想自动调整x
轴,则scalex=False
即可。y
轴类似。
arrow(x, y, dx, dy, **kwargs)
:绘制箭头。箭头起点为 (x,y)
,终点为 (x+dx,y+dy)
。你也可以使用annotate()
来模拟本方法。
x,y
:箭头起点坐标(data
坐标系)dxx,dy
:箭头终点坐标为 (x+dx,y+dy)
(data
坐标系)width
:箭头宽度length_includes_head:
:如果为True
,则箭头的头部也算在箭头长度内head_width
:箭头的头部宽度head_length
:箭头的头部长度 shape
:可以为'full'/'left'/'right'
。确定是绘制左半边/右半边还是全部画出Patch
的属性axhline(y=0, xmin=0, xmax=1, **kwargs)
:绘制水平线。
y
:一个标量,默认为 0.给出了水平的 y
坐标(采用data
坐标系)xmin
:一个标量,默认为 0。给出了水平线的起始横坐标。最大为 1(表示最右侧)(使用Axes
坐标系)xmax
:一个标量,默认为 1。 给出了水平线的终点横坐标。最小为 0 (表示最左侧)(使用Axes
坐标系)Line2D
的属性axhspan(ymin, ymax, xmin=0, xmax=1, **kwargs)
:绘制水平区域。
ymin/ymax
:给出了水平区域的y
坐标的下界和上界,采用data
坐标系xmin/xmax
:给出了水平区域的左侧和右侧的位置。采用Axes
坐标系,最小为0,最大为 1Line2D
的属性axis(*v, **kwargs)
:设置axis
属性,它返回的是(xmin,xmax,ymin,ymax)
。data
坐标系下每个轴的最小值、最大值。
v
: Axis data limits set from a float list。也可以是字符串:
'on'
:Toggle axis lines and labels on'off'
:Toggle axis lines and labels off'equal'
:Equal scaling by changing limits''tight
:Limits set such that all data is shown'auto'
:Automatic scaling, fill rectangle with dataxmin/ymin/ymax/ymax
:待设置的轴的最小/最大值
axvline(x=0, ymin=0, ymax=1, **kwargs)
:绘制垂直线。
x
:一个标量,默认为 0.给出了垂直线的 x
坐标(采用data
坐标系)ymin
:一个标量,默认为 0。给出了垂直线的起始纵坐标。最大为 1(表示最上侧)(使用Axes
坐标系)ymax
:一个标量,默认为 1。 给出了垂直线的终点纵坐标。最小为 0 (表示最下侧)(使用Axes
坐标系)Line2D
的属性axvspan(xmin, xmax, ymin=0, ymax=1, **kwargs)
:绘制垂直区域。
xmin/xmax
:给出了垂直区域的x
坐标的左侧和右侧,采用data
坐标系ymin/ymax
:给出了垂直区域的上侧和下侧的位置。采用Axes
坐标系,最小为0,最大为 1Line2D
的属性bar(left, height, width=0.8, bottom=None, **kwargs)
:绘制一个bar
。
left
:一个标量或者标量的序列,bar
的左侧的x
坐标,采用data
坐标系height
:一个标量或者标量的序列,bar
的高度,采用data
坐标系width
:一个标量或者标量的序列,bar
的宽度,默认为 0.8,采用data
坐标系bottom
:一个标量或者标量的序列,bar
的底部的y
坐标,默认为 0,采用data
坐标系color
:一个标量或者标量的序列,bar
的背景色edgecolor
:一个标量或者标量的序列,bar
的边色颜色linewidth
:一个标量或者标量的序列,bar
的边的线宽tick_label
:一个字符串或者字符串的序列,给出了bar
的label
xerr
:一个标量或者标量的序列,用于设置bar
的errorbar
。(水平方向的小横线)yerr
:一个标量或者标量的序列,用于设置bar
的errorbar
(垂直方向的小横线)ecolor
:一个标量或者标量的序列,用于设置errorbar
。capsize
:一个标量,用于设置errorbar
。小横线头部的一个小短线error_kw
:一个字典,用于设置errorbar
。如ecolor/capsize
关键字align
:一个字符串,设定bar
的对齐方式。可以为'edge'
或者'center'
。柱子的左边跟x=left
线对齐,还是柱子的中线跟x=left
线对齐。orientation
:一个字符串,指定bar
的方向。可以为'vertical'
或者'horizontal'
。它决定了errbar
和label
放置的位置。log
:一个布尔值,如果为True
,则设置axis
为对数坐标返回matplotlib.container.BarContainer
.
你可以一次添加多个bar
,此时就是上述的“标量的序列”。
barh(bottom, width, height=0.8, left=None, **kwargs)
:绘制水平的bar
bottom
:一个标量或者标量的序列,bar
的底部的y
坐标,默认为 0,采用data
坐标系width
:一个标量或者标量的序列,bar
的宽度,默认为 0.8,采用data
坐标系height
:一个标量或者标量的序列,bar
的高度,采用data
坐标系left
:一个标量或者标量的序列,bar
的左侧的x
坐标,采用data
坐标系bar
方法它就是bar(orientation='horizontal')
。
cla()/clear()
:清除Axes
clabel(CS, *args, **kwargs)
:为等高线添加label
。
CS
:由contour
函数返回的ContourSet
,代表一组等高线fontsize
:label
的字体大小,或者给出字符串'smaller'/'x-large'
colors
:如果为None
,则使用对应的等高线的颜色。如果为一个字符串指定的颜色,则所有的等高线label
使用该颜色。如果为一组颜色,则不同的等高线的label
按顺序使用其中的不同的颜色。inline
:一个布尔值。如果为True
,则移除label
覆盖的底层的等高线(嵌入式);否则就全部绘制(重叠式)inline_spacing
:一个浮点数,单位为像素点。它控制了label

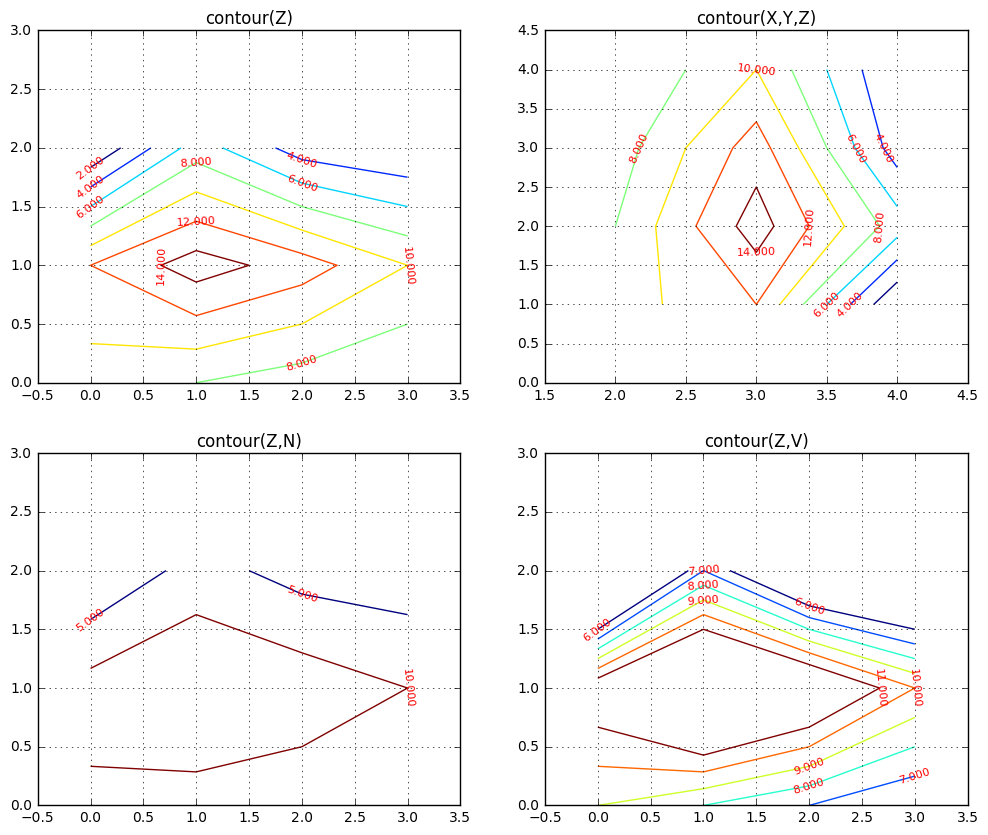

距离等高线的距离contour(*args, **kwargs)
:绘制等高线。它返回一个QuadContourSet
对象
最常用的四种方式:
contour(Z)
:其中 Z
为二维数组。数据坐标系下的坐标点 (i,j)
对应了Z[j,i]
(x
轴对应列,y
轴对应行)。该方法随机挑选一些等高线绘制。
contour(X,Y,Z)
:其中 X/Y/Z
均为二维数组,且形状相同。对应位置的横坐标由 X
提供,纵坐标由 Y
提供,值由 Z
提供。该方法随机挑选一些等高线绘制。
X
和Y
也可以同时是一维数组,且len(X)
是Z
的列数,len(Y)
是Z
的行数。
contour(Z,N)/contour(X,Y,Z,N)
:N
为一个整数,表示绘制N
条等高线。该方法随机挑选N
条等高线绘制。
contour(Z,V)/contour(X,Y,Z,V)
:V
为一个递增的序列,表示绘制那些值位于V
中的等高线
其他关键字参数:
colors
:如果为None
,则由cmap
给出。如果是一个字符串,这所有的等高线由字符串指定的颜色给出。如果是一个序列,该序列中每个都代表了一个颜色,则等高线的颜色依次由该序列给出。
cmap
:一个Colormap
对象。如果为None
,则默认的Colormap
将被使用
levels
:一个序列(升序排列)。指定了要绘制等高线值位于levels
的等高线。
origin
:参考Axes.imshow
中的该参数设置。
extent
:它是一个元组(x0,x1,y0,y1)
。如果给出了(X,Y)
,则该参数无效。如果未给出(X,Y)
:
origin
非None
,则它给出了外边界, Z[0,0]
位于图形中间origin
为None
,则(x0,y0)
对应Z[0,0]
;(x1,y1)
对应Z[-1.-1]
,等价于同时使用了set_xlim(left,right)+set_ylim(bottom,top)
antialiased
:一个布尔值,用于开启/关闭反走样
linewidths
:如果为None
,则使用默认值。如果为一个整数,则所有的等高线都是用该线宽。如果为一个整数序列,则等高线依次使用它指定的线宽。只有contour
适用
linestyles
:如果为None
,则使用默认的实线。你也可以指定为'solid'/'dashed'/'dashdot'/'dotted'
。你可以指定搜有的等高线使用一种线型,也可以使用一个线型序列。只有contour
适用

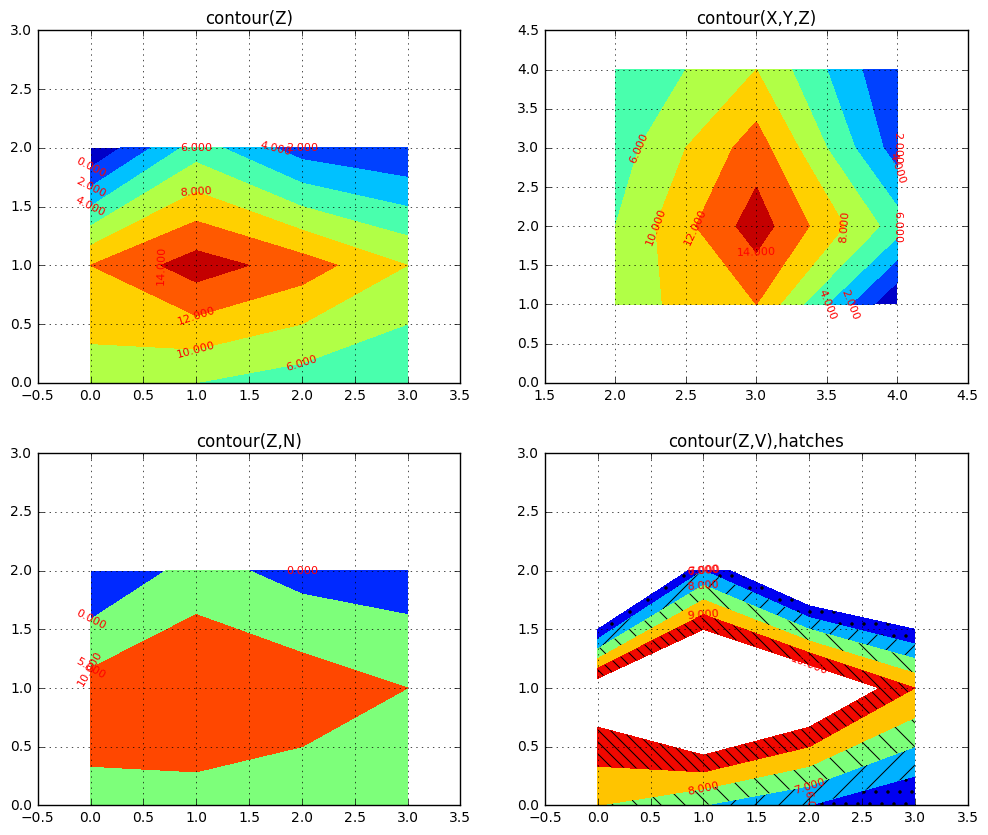

contourf(*args, **kwargs)
:它绘制的是带填充的等高线。其参数和用法基本和contour
相同。它返回一个QuadContourSet
对象
contourf(Z,V)/contourf(X,Y,Z,V)
:V
是递增的序列,指定了等高线的值。该方法会填充V
中相邻两个等高线之间的区域contourf
不同与contour
的关键字参数为hatches
:它指定了填充区域的填充类型(如以小斜线填充)。如果为None
,则无任何hatch
。它典型值为hatches=['.', '/', '\', None, '\\', '*','-',]
contourf
填充的是半开半闭区间(z1,z2]
errorbar(x, y, yerr=None, xerr=None, fmt='', ecolor=None, elinewidth=None,
capsize=None, barsabove=False, lolims=False, uplims=False, xlolims=False,
xuplims=False, errorevery=1, capthick=None, **kwargs)
:绘制errorbar
,返回(plotline, caplines, barlinecols)
x
:一个序列,指定x
坐标y
:一个序列,指定y
坐标。即: y=f(x)
yerr
:指定y
的error
。如果为标量,则每个点都是相同的error
;如果为一维向量,则依次给出了每个点的error
。如果是个二维向量,则依次给出了每个点的上error
和下error
xerr
:指定x
的error
。如果为标量,则每个点都是相同的error
;如果为一维向量,则依次给出了每个点的error
。如果是个二维向量,则依次给出了每个点的左error
和右error
fmt
:可以为空字符串,或者'none'
或者其他的plot format string
。如果是'none'
则只有errorbars
能够被绘制ecolor
:指定了errorbar
的颜色elinewidth
:指定了errorbar
的线宽capsize
:指定了errorbar
头部的小横线的宽度errorevery
:一个整数。如果为 4, 则每隔 4个点才绘制一个errorbar
marker
的类型。如: `marker='s',
mfc='red', mec='green', ms=20, mew=4。他们是
markderfacecolor,markeredgecolor,markdersize,markderedgewidth`的缩写。eventplot(positions, orientation='horizontal', lineoffsets=1, linelengths=1,
linewidths=None, colors=None, linestyles='solid', **kwargs)
:绘制时间线。时间线就是在指定位置上并排的一系列线段。返回 matplotlib.collections.EventCollection
的一个列表
positions
:一个一维或者二维的数组。每一行代表了一组直线orientation
:可以为'horizonal'|'vertical'
,代表了摆放时间线的方式。如果是水平走向的,则垂直摆放直线;如果是垂直走向的,则水平放置直线lineoffsets
:一个浮点数或者浮点数的序列,指定了时间线中轴距离y=0
的偏离值linelengths
:一个浮点数或者浮点数的序列,指定了线的长度linewidths
:一个浮点数或者浮点数的序列,指定了线的宽度colors
:一个颜色或者一组颜色,指定了线的颜色。颜色可以为颜色字符串,或者一个RGB
元组。linestyles
:一个线型或者一组线型,指定了线型。线型在'solid' | 'dashed' | 'dashdot' | 'dotted'
四者之一如果positions
是一个一维数组,表示绘制一组时间线。那么lineoffsets/linelengths/linewidths/colors/linestyles
都是标量值,指定该组时间线的格式。如果positions
是一个二维数组则,有多少行,就有多少组时间线。制定时间线格式的这些参数都是序列,序列长度就是positions
的行数。
fill(*args, **kwargs)
:绘制多边形。返回一个Patch
列表。其常用的方式为:
绘制一个多边形: fill(x,y,'b')
,其中x
为多边形的边上的点的x
坐标;y
为多边形的边上的点的y
坐标。'b'
为多边形的填充颜色。
绘制多个多边形: fill(x1,y1,'b',x2,y2,'r')
。这里指定多个x,y,color
就可以。
closed
关键字参数:一个布尔值,确定是否封闭多边形(即多一条从起点到终点的边)。默认为True
plot()
支持的color string
在这里也被支持
剩下的关键字参数用于控制Polygon
的属性。如
hatch
:一个字符串,指定填充方式,如['/' | '\' | '|' | '-' | '+' | 'x' | 'o' | 'O' | '.' | '*']
label
:一个字符串,指定标签fill
:一个布尔值,决定是否填充facecolor/edgecolor/color
:颜色fill_between(x, y1, y2=0, where=None, interpolate=False, step=None, **kwargs)
:绘制填充区域。它填充两个曲线之间的部分。它返回一个PolyCollection
对象。
x
:一个序列,指定x
坐标y1
:第一条曲线的纵坐标。如果为标量,说明该曲线为水平线。y2
:第二条曲线的纵坐标。如果为标量,说明该曲线为水平线。where
:指定填充哪里。如果为None
,则填充两条曲线之间的所有区域,这是默认值。如果非None
,则他是一个一维布尔数组,长度与x
相同。只有为True
对应的x
处才被填充。interpolate
:一个布尔值。如果True
,则进行插值计算来寻找两个曲线的交点。如果为False
,则不进行插值。step
:可以为'pre'/'post'/'mid'
或者None
,设定填充区域的边界的形状。
fill_betweenx(y, x1, x2=0, where=None, step=None, **kwargs)
:绘制填充区域。该区域是以y
为自变量,x
为函数的两条曲线合围而成。它返回一个PolyCollection
对象。
y
:一个序列,为纵坐标x1
:第一个曲线的x
坐标。它是一个反函数,即以y
为自变量x2
:第二个曲线的y
坐标。它也是一个反函数where
:指定填充哪里。如果为None
,则填充两条曲线之间的所有区域,这是默认值。如果非None
,则他是一个一维布尔数组,长度与y
相同。只有为True
对应的y
处才被填充。step
:可以为'pre'/'post'/'mid'
或者None
,设定填充区域的边界的形状。通常建议提供一个alpha
参数,用于设定填充的透明度。如果同一个区域被多个fill_between()
填充,那么设定alpha
之后会让每一层都能显示出来。
fill_between
沿着x
轴填充;fill_betweenx
沿着y
轴填充
findobj(match=None, include_self=True)
:筛选出合适的artist
对象,返回一个列表。他会递归的向下搜寻
match
指定过滤器。
None
,则它选出axes
包含的所有artist
artist
参数,返回布尔值。所有返回True
的artist
被选中artist
include_self
:如果为True
,则也检查自己
get_xx
函数:返回对应的属性值。有:
get_alpha/get_anchor/get_animated/get_aspect/get_axis_bgcolor/
get_axisbelow/get_clip_box/get_clip_path/get_frame_on/get_gid
get_label/get_legend/get_lines/get_title/get_transform/get_visible
get_xaxis/get_xlabel/get_xlim/get_xscale/get_xticklabels/get_yaxis...
grid(b=None, which='major', axis='both', **kwargs)
:开启关闭网格。
b
为布尔值,指定你想开启(True
)还是关闭网格which
:可以为'major'/'minor'/'both'
,指定你想开启哪个级别的网格axis
:可以为'x'/'y'/'both'
,指定你想在那个轴上开启网格color/linestype/linewidth
还有一种简单用法,就是axes.grid()
,此时表示:如果网格开启,则关闭。如果网格关闭,则开启。

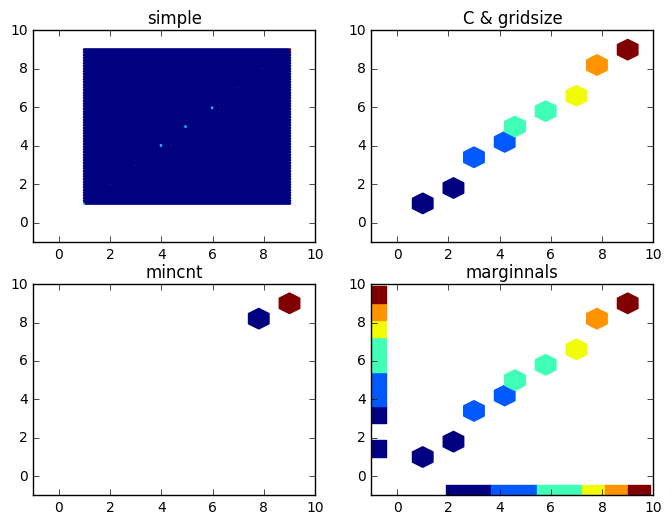

hexbin(x, y, C=None, gridsize=100, bins=None, xscale='linear', yscale='linear',
extent=None, cmap=None, norm=None, vmin=None, vmax=None, alpha=None, linewidths=None,
edgecolors='none', reduce_C_function=<function mean>, mincnt=None,
marginals=False, **kwargs)
:绘制hexbin
。它用于同一个地方有很多点的情况,是六边形面元划分,是一种二元直方图。返回一个PolyCollection
对象。
x/y
:一维数组,它们形状相同。它们给出了绘制六边形面元的点。
C
:如果非None
,则它给出了坐标(x[i],y[i])
的count value
。它和x
长度相同,也是一维数组
x/y/C
也可能是masked array
,此时只有unmasked
的点才被绘制
reduce_C_function
:将坐标(x[i],y[i])
的count value
进行归并。因为同一个坐标可能被设定了多个count value
。而每个点根据其count value
来染色
gridsize
:一个整数。它调整了六边形面元x
方向的尺寸,y
方向的尺寸自动选取。你也可以设定它为一个元组,同时调整x/y
方向的尺寸。它实际上给出的是x
轴可以放置的面元数量,因此该数值越大,六边形面元尺寸越小。
bins
:
None
,则每个六边形面元的颜色值直接对应了它的count value
'log'
,则每个六边形面元的颜色值对应了它的count value+1
的对数值xscale
:可以为'linear'/'log'
,设置了x
轴是线性还是对数
scale
:可以为'linear'/'log'
,设置了y
轴是线性还是对数
mincnt
:一个整数或者None
。它指定显示这一类的面元:面元包含的坐标点的数量超过mincnt
。对于面元包含坐标点数量少于mincnt
的,不显示。
marginals
:一个布尔值。如果为True
,则沿着坐标轴绘制密度条。
extent
:一个元组(left, right, bottom, top)
,等价于同时使用了set_xlim(left,right)+set_ylim(bottom,top)
。
剩下的参数设定颜色和面元的属性。
hist(x, bins=10, range=None, normed=False, weights=None, cumulative=False,
bottom=None, histtype='bar', align='mid', orientation='vertical', rwidth=None,
log=False, color=None, label=None, stacked=False, **kwargs)
:绘制直方图。
其返回值为:
(n, bins, patches)
,n
为频数/频率;bins
为直方图的各个分界点;patches
为每个直方图。([n0, n1, ...], bins, [patches0, patches1,...])
参数为:
x
:一个序列或者一维数组,给定了直方图的数据bins
:一个整数。返回了bins+1
个分界点,将竖着划分成等分的bins
份。你可以传递一个序列,指定分界点,此时可以实现非等分的划分。range
:一个元组,给出了数据的上界和下界,在这之外的数据不被考虑。默认就是(x.min(),x.max())
normed
:布尔值,如果为True
,则返回的是数据出现的频率;否则返回的是数据出现的频数weights
:长度与x
相同的序列,给出了每个数据的权重cumulative
:布尔值。如果为True
,则计算的是累积频率/频数bottom
:一个整数或者整数序列或者None
,指定了直方图底部的纵坐标。默认为 0histtype
:直方图的类型。可以为'bar'/'barstacked'/'step'/'stepfilled'
align
:直方图每个小矩形的对齐方式。可以为'left'/'mid'/right'
orientation
:调整方向。可以为'horizontal'/'vertical'
。如果为水平则,使用barh
,同时bottom
参数设定的是左侧的横坐标值rwidth
:一个标量值,设定了直方图每个矩形的相对于默认值的宽度。如果直方图类型为 step/stepfilled
,则忽略该参数。log
:布尔值。如果为True
:则x
轴使用对数坐标color
:颜色或者颜色序列,用于给直方图指定颜色label
:字符串或者字符串序列。给直方图指定标签stacked
:一个布尔值。如果为True
,则多个直方图会叠加在一起。Patch
的属性
hist2d(x, y, bins=10, range=None, normed=False, weights=None, cmin=None,
cmax=None, **kwargs)
:绘制二维直方图。其返回值为元组 (counts, xedges, yedges, Image)
参数为:
x
:一个序列或者一维数组,给定了x
坐标序列
y
:一个序列或者一维数组,给定了y
坐标序列
bins
:
int,int
序列,则分别给出了x
区间数量和y
区间数量x_edges=y_edges=bins
array,array
,则分别给出了x_edges,y_edges
range
:一个(2,2)
的数组,给出了数据的上界和下界,在这之外的数据不被考虑。默认就是(x.min(),x.max())
normed
:布尔值,如果为True
,则返回的是数据出现的频率;否则返回的是数据出现的频数
weights
:长度与x
相同的序列,给出了每个数据的权重
cmin
:一个标量值。那些count
值小于cmin
的单元不被显示。同时返回的结果中,这些单元返回nan
cmax
:一个标量值。那些count
值大于cmax
的单元不被显示。同时返回的结果中,这些单元返回nan
其他参数设置了pcolorfast()
属性
hlines(y, xmin, xmax, colors='k', linestyles='solid', label='', **kwargs)
:从xmin
到xmax
绘制一系列的水平线。这些水平线的纵坐标由y
提供。
y
:水平线的纵坐标。如果为标量,则为一条水平;如果为序列,则为一系列水平线。数据坐标系xmin/xmax
:水平线的起点和终点的横坐标。如果是个标量,则所有的水平线公用。如果是序列,则每个水平线设置一个。数据坐标系linestyles
:指定线型。可以为一个字符串(所有水平线公用),或者字符串序列(每个水平线一个)。线型在'solid' | 'dashed' | 'dashdot' | 'dotted'
四者之一colors
:指定颜色。可以为一个颜色(所有水平线公用),或者颜色序列(每个水平线一个)。label
:一个字符串,指定标签。LineCollection
属性。imshow(X, cmap=None, norm=None, aspect=None, interpolation=None, alpha=None, vmin=None,
vmax=None, origin=None, extent=None, shape=None, filternorm=1, filterrad=4.0, imlim=None,
resample=None, url=None, **kwargs)
:绘制图片。返回一个AxesImage
对象
X
:包含了图片的数据。其形状可以为:
(n,m)
(灰度图),类型为float
(n,m,3)
(RGB
图),类型为float
(此时每个元素的值都在 0 和 1.0 之间),或者unit8
(n,m,4)
(RGBA
图),类型为float
(此时每个元素的值都在 0 和 1.0 之间),或者unit8
cmap
:一个Colormap
实例。默认由rc
的image.cmap
指定。如果X
是RGB/RGBA
,则忽略该参数
aspect
:一个字符串,指定图片的缩放。可以为:
'auto'
:缩放图片的宽高比,是的它匹配axes
'equal'
:当extent
参数为None
时,修改axes
的宽高比,使得它匹配图片;如果extent
参数不是None
,则修改axes
的宽高比来匹配extent
None
:默认由rc
的image.aspect
指定interpolation
:一个字符串,指定插值方式。可以为'none', 'nearest', 'bilinear', 'bicubic',
'spline16', 'spline36', 'hanning', 'hamming', 'hermite', 'kaiser', 'quadric', 'catrom',
'gaussian', 'bessel', 'mitchell', 'sinc', 'lanczos'
norm
:一个Normalize
实例,用于将图片亮度正则化到 0~1
。如果为None
,则采用normalize.norm
vmin/vmax
:用于辅助norm
进行正则化。如果你传入了一个norm
实例,则该参数忽略
alpha
:浮点数,指定透明度
origin
:可以为'upper'/'lower'
。图片的第一个像素X[0,0]
放置在坐标原点。
'upper'
:横坐标向右,纵坐标向下'lower'
:横坐标向右,纵坐标向上extent
:一个元组(left, right, bottom, top)
,等价于同时使用了set_xlim(left,right)+set_ylim(bottom,top)
shape
:一个元组(column,rows)
,用于rar buffer image
filternorm/filterrad
:用于过滤
其他参数用于调整 Artist
属性
legend(*args, **kwargs)
:创建一个图例。
最简单的方式:你首先创建一个Axes
,然后在其中添加lines
,然后直接调用ax.legend()
即可。此时那些label
非空的线将被图例注释
你也可以采用下面面向对象的方案:线创建line
,然后调用line.set_label()
,然后调用ax.legend()
。此时的逻辑更清晰
如果你不想让某个line
被图例注释,则它的label
要么为空字符串,要么为以下划线开始。
还有一种直接控制图例的方式:它直接显式指定了被注释的line
和对应的label
xxxxxxxxxx
ax.legend((line1,line2,line3),('label1','label2','label3'))
关键字参数:
loc
:指定了图例的位置。可以为整数或者字符串。可以是字符串'best'
/'upper right'
/'upper left'
/'lower left'
/'lower right'
/'right'
/'center left'
/'center right'
/'lower center'
/'upper center'
/'center'
,对应于整数的 0~10
。你也可以指定坐标(x,y)
,其中(0,0)
是左下角,(1,1)
是右上角
ncol
:一个整数,指定图例中有几列,默认为 1列
prop
:一个字典,或者FontProperties
实例,可以指定图例中的字体属性。
fontsize
:控制字体大小,可以为整数、浮点数(指定字体绝对大小),或者字符串
'xx-small', 'x-small', 'small', 'medium', 'large', 'x-large', 'xx-large'
numpoint
/scatterpoints
:图例上每个图例线的点数
fancybox
:如果为True
,图例的边框采用圆角矩形
framealpha
:一个浮点数,从0到 1,图例的透明度
frameon
:一个布尔值,如果为True
,则绘制图例的背景框。否则不绘制。
shadow
:如果为True
,图例添加背影
ncol
:列数
title
:图例的标题
locator_params(axis='both', tight=None, **kwargs)
:控制tick locator
axis
:一个字符串,指定控制那个轴。可以为'x'/'y'/'both'
。tight
:一个布尔值。它传递给autoscale_view()
set_params()
方法如果你想调整主轴上的刻度线的数量,可以使用ax.locator_params(tight=True,nbins=4)
loglog(*args, **kwargs)
:绘制line
,但是将x
轴和y
轴都调整为对数坐标
x
:数据的x
坐标y
:数据的y
坐标basex/basey
:一个大于 1 的标量,控制对数的底数subsx/subsy
:一个序列,给出了x/y
轴的子刻度的位置(数据坐标系)。默认为None
,此时子刻度是自动划分的nonposx/nonposy
:如果为'mask'
,则x/y
的负数或者零将被视作无效的数;如果为'clip'
,则x/y
的负数或者零将被视作一个非常小的正数(因为对数的自变量要大于零)Line2D
的属性margins(*args, **kw)
:设置Axes
的margin
。你可以通过ax.margins()
获取当前的margin
。
你也可以通过ax.margins(x=xmargin,y=ymargin)
来设置margin
。这两个参数的值是 0~1
matshow(Z, **kwargs)
:将一个矩阵绘制成图片。
Z
:一个形状为(n,m)
的数组imshow
minorticks_off()
:关闭次刻度线。minorticks_on()
:打开次刻度线。
pcolor(*args, **kwargs)
:绘制一个pseudocolor plot
,返回一个Collection
实例。对于大型数组,它很慢,此时推荐使用pcolormesh()
。
常用的方式为: pcolor(C,*kwargs)
,此时C
为一个二维数组。也可以指定pcolor(X,Y,C,*kwargs)
。X/Y/C
都是二维数组,并且X
和Y
的尺寸比C
大。它将在四个点决定的矩形中填充颜色C[i,j]
:
(X[i, j], Y[i, j])
,(X[i, j+1], Y[i, j+1])
,
(X[i+1, j], Y[i+1, j])
,(X[i+1, j+1], Y[i+1, j+1])
。X/Y
也可以是一维的,但是首先会进行广播法则。
关键字参数为:
cmap
:一个Colormap
实例。如果为None
,则使用rc
的设置edgecolors
:None
或者'none'
或者一个颜色或者一个颜色序列。用于设定边的颜色PopyCollection
属性pcolorfast(*args, **kwargs)
:用法和pcolor
相同,它是一个实验性质的,提供了一个更快的实现。
pcolormesh(*args, **kwargs)
:作用和pcolor
相同。但是它是另一个实现方式,并且返回不同的对象,它返回的是QuadMesh
对象。它的速度更快。其参数和用法与pcolor
相同。
edgecolors
:除了pcolor
的edgecolors
之外,还多了一个'face'

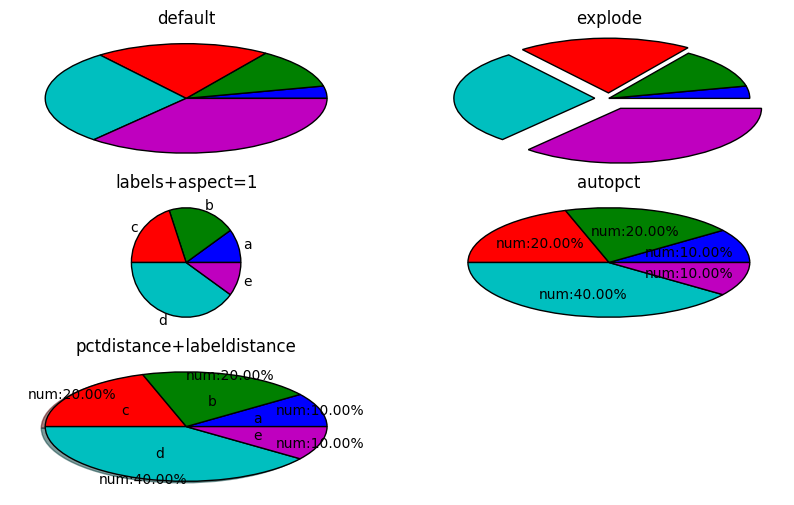

,表示使用与四边形背景色相同的颜色。pie(x, explode=None, labels=None, colors=None, autopct=None, pctdistance=0.6,
shadow=False, labeldistance=1.1, startangle=None, radius=None, counterclock=True,
wedgeprops=None, textprops=None, center=(0, 0), frame=False)
:绘制饼状图。
x
:数据序列。每一块饼的权重为x/sum(x)
;如果sum(x)<=1
,则x
已经代表了每一块饼的权重,此时并不会除以sum(x)
。饼状图从x
轴开始,逆时针绘制。explode
:如果不是None
,则它给出了每个饼的径向偏移量。该偏移量表示:径向偏移除以半径。colors
:给出了每一块饼的颜色。可以为None
或者颜色序列labels
:给出了每个饼的字符串标签。可以为None
或者字符串序列autopct
:它可以为一个字符串,可以指定每个饼的数值标签,但是该字符串是 fmt%pct
,通过pct
参数格式化,pct
为饼的比重(自动提供)。也可以是一个可调用对象。pctdistance
:若autopct
为None
,则忽略之。否则就是数值标签的径向距离,它是个相对距离,相对于半径。labeldistance
:控制了饼的字符串标签的径向距离,它是个相对距离,相对于半径。shadow
:一个布尔值,如果为True
,则绘制带阴影的饼状图startangle
:如果不是None
,则它可控制了第一块饼与x
轴的夹角radius
:一个标量,控制了饼状图的半径。如果为None
,则默认为 1counterclock
:一个布尔值。如果为True
,则为逆时针方向;否则为顺时针排列wedgeprops
:一个字典,控制了每一块饼的某些属性,如线型textprops
:一个字典,控制了饼的文字的一些属性center
:一个二元的元组,指定了饼状图的中心frame
:一个布尔值,控制是否绘制axes frame
(也就是背后的数轴)。发现版本1.5.3
中,开启它是个Bug
,图形混乱。为了显示好看,建议使用ax.set_aspect(1)
将Axes
的长宽比设置为 1, 此时的饼状图是个圆形(否则为椭圆)。
plot(*args, **kwargs)
:绘制line
或者marker
。他返回line
的列表。
最简单的用法是:plot(x,y)
,其中x
为数据点的横坐标,y
为数据点的纵坐标。此时采用默认的线型和颜色。
plot(x,y,'bo')
:'b'
代表颜色为蓝色,'o'
代表使用小圆圈标记数据点。'bo'
称作plot format string
x
:plot(y)
。此时隐含着x
等于[0,1,...len(y-1)]
x/y
为二维数组,那么每一行作为一组line
来绘制plot(x1,y1,'b+',x2,y2,'b-',x3,y3,'bo')

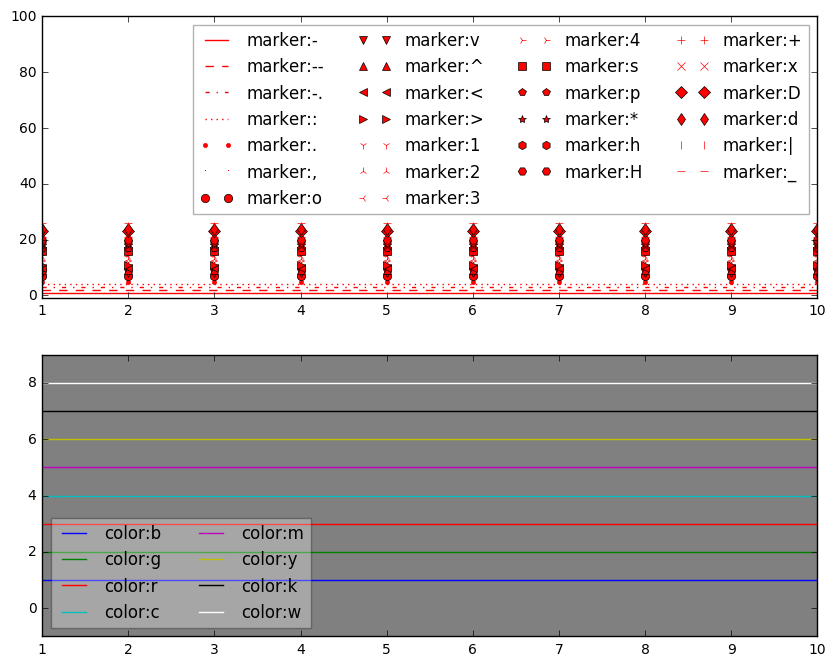

控制marker
的字符串可以为:'-'/'--'/'-.'/':'/'.'/','/'o'/'v'/'^'/'<'/'>'/'1'/'2'/'3'/'4'/
's'/'p'/'*'/'h'/'H'/'+'/'x'/'D'/'d'/'|'/'_'
控制颜色的字符串可以为: 'b'/'g'/'r'/'c'/'m'/'y'/'k'/'w'
;你也可以指定它们的全名,如'red'
;或者指定十六进制字符串'#00ff00
;或者指定一个RGB/RGBA
元组: (0,1,0)/(0,1,0,1)
。
默认情况下,不同的线采用不同的线型,它由rc
的axes.prop_cycle
参数控制,并且是循环使用。这些参数都可以单独地作为关键字参数来设置。如果一个plot
绘制了多条线,则其参数对所有的线起作用。这些关键字全部用于设定Line2D
的属性。
plot_date(x, y, fmt='o', tz=None, xdate=True, ydate=False, **kwargs)
:绘制日期相关的数据。它类似于plot()
方法,但是plot_data
的x
轴或者y
轴可能是日期相关的数据。
x/y
:待绘制的点的坐标序列。如果是日期序列,则代表了从 0001-01-01 UTC
以来的天数(浮点数)(它映射到整数 1)。日期必须大于等于 0(1代表第一天),且日期跨度大于一个月(31天)fmt
:plot format string
,如bo
tz
:指定时区。可以为时区字符串,也可以为tzinfo
实例或者None
xdate
:一个布尔值。如果为True
,则x
轴为时间序列ydate
:一个布尔值。如果为True
,则y
轴为时间序列Line2D
的属性注意:plot_date()
使用默认的dates.AutoDateLocator/dates.AutoDateFormatter
。如果你希望使用自定义的,则你需要在调用plot_date()
之后调用方法来设置date ticker/date formatter
设置时区:
xxxxxxxxxx
from datetime import timezone,timedelta
ax.plot_date(X,Y,tz=timezone(+timedelta(hours=23)))
设置日期格式化和位置:
xxxxxxxxxx
from matplotlib.dates import AutoDateLocator,AutoDateFormatter,DateFormatter
autoloc = AutoDateLocator() #默认的 formatter
autofmt = AutoDateFormatter() #默认的 locator
myfmt = DateFormatter('%Y-%m-%d %H:%M:%S')#自定义的formatter,使用`strftime()`的格式化方式
ax.xaxis.set_major_locator(autodates) #设置时间间隔
ax.xaxis.set_major_formatter(myfmt) #设置时间显示格式
ax.xaxis.set_major_locator()
设置x
轴的主刻度的locator
ax.xaxis.set_major_formatter()
设置x
轴的主刻度的formatter
DateFormatter
:初始化字符串的解释与strftime()
相同DateLocator
有:MinuteLocator
、HourLocator
、DayLocator
、WeekdayLocator
、MonthLocator
、YearLocator
、AutoDateLocator
properties()
:返回一个字典,该字典中包含了axes
中的所有属性的键值对。
quiver(*args, **kw)
:创建一个二维的场向量。
常见的调用方式有: quiver(U,V,**kw)
、 quiver(U,V,C,**kw)
、quiver(X,Y,U,V,C,**kw)
、quiver(X,Y,U,V,C,**kw)
。其中 U/V
为向量的x
轴分量和y
轴分量。X/Y
为绘制向量的起点坐标。C
用于指定每个箭头的颜色。
X/Y
,则默认每个向量的起点从每个单元格生成。关键字参数有:
units
:一个字符串,指定箭头的单位。除了箭头的长度以外,其他的度量都是以该单位为准。可以为:
'width'/'height'
:以axes
的宽度/高度为单位'dots'/'inches'
:以像素点/英寸为单位'x'/'y'/'xy'
:以数据坐标系下的X/Y
为单位,而xy'
表示数据坐标系下的单位矩形的对角线为单位。angles
:指定向量的角度。正方形可能因为X/Y
轴缩放尺度不同而显示为长方形。可以为'uv'
,表示只采用U,V
的值计算;可以为'xy'
,表示角度计算时考虑X
轴与Y
轴的缩放尺度。
scale
:一个浮点数,决定缩放比例。它和scale_units
决定了箭头的全长。假如向量的长度计算得到为 10,那么假如scale
为 2, 而scale_units
为dots
,那么该向量的长度为5
像素点。
scale_units
:一个字符串,指定缩放比例的单位。可以为'width'/'height'/'dots'/'inches'/'x'/'y'/'xy'
width
:一个标量,指定箭头的宽度,单位由units
参数指定
headwitdh
:一个标量,指定箭头的头部的宽度,单位由units
参数指定
headlength
:一个标量,指定箭头的头部的长度,单位由units
参数指定
headaxislength
:一个标量,指定的是箭头的头部的左半边小三角与箭杆的相交的长度。单位由units
参数指定
minshaft
:一个标量,Length below which arrow scales, in units of head length. 。不要设置成小于 1,否则图形很难看
minlength
:一个标量,指定所有箭头的最短长度(单位由units
参数指定)。如果有的箭头长度小于它,则绘制成一个点。
pivot
:一个字符串,控制了箭头旋转的中心。可以为'tail'/'mid'/'middle'/'tip'
。tip
表示箭头的尖尖。
color
:给出了箭头的颜色。如果给出了C
参数,则该参数被忽略。
其他参数控制了PolyCollection
的属性
quiverkey(*args, **kw)
:给quiver
设置key
。常用的调用方式为:quiverkey(Q,X,Y,U,label,**kw)
。
Q
:一个Quiver
实例,由quiver()
返回
X/Y
:key
放置的位置,都是标量
U
:key
的长度,都是标量
label
:一个字符串,指定了标记。
coordinates
:一个字符串,指定了X/Y
的坐标系。
'axes'
:axes
坐标系,(0,0)
为axes
的左下角,(1,1)
为axes
的右上角。'figure'
:figure
坐标系,(0,0)
为figure
的左下角,(1,1)
为figure
的右上角。'data'
:data
坐标系'inches'
:为figure
坐标系,但是以像素点为基准。(0,0)
为左下角color
:重写了Q
的color
labelpos
:放置标记的位置,可以为'N'/'S'/'E'/'W'
labelsep
:给出了标记和箭头的距离,单位为英寸
labelcolor
:给出了标记的颜色
fontproperties
:一个字典或者FontProperties
实例,设置了标记的字体。
其他的关键字参数用于重写quiver
的一些属性。
remove()
:从figure
中移除本axes
。除非重绘figure
,否则看不出来效果。
scatter(x, y, s=20, c=None, marker='o', cmap=None, norm=None, vmin=None, vmax=None,
alpha=None, linewidths=None, verts=None, edgecolors=None, **kwargs)
:绘制散点图。返回一个PathCollection
实例。
x/y
:数据的x
坐标和y
坐标,要求它们形状为(n,)
s
:指定散点的尺寸,可以为标量,也可以为一个长度为n
的序列
c
:指定散点的颜色。可以为一个颜色,或者颜色序列
marker
:指定散点的类型,默认为'o'
。可以为'.',',','o','v','^','<','>','1','2','3','4','s','p',
'*','h','H','+','x','D','d','|','_','None',None,' ','','$...$'
之一。也可以为一个Path
实例。也可以是一个元组(numsided,style,angle)
:
numsided
指定了边的数量style
:可以为0
(正多边形);1
(星星状的符号);2
(一个*
);3
(一个圆,此时numsided,angle
被忽略)angle
:指定了散点旋转的角度(按照角度制而不是弧度制)cmap
:设定一个colormap
。可以是Colormap
实例,或者它的名字。只有当c
参数为一列浮点数时,有效
norm
:一个Normalize
实例,用于将亮度调整到0~1
vmin,vmax
:一个标量,用于辅助默认的norm
调整亮度(如果你传入了一个Normalize
实例给norm
,则该参数忽略)
alpha
:一个标量,设置透明度
linewidths
:一个标量或者序列,设置线宽
edgecolors
:设定边线的颜色,可以为一个颜色,或者颜色序列
其他参数用于设定Collection
参数
semilogx(*args, **kwargs)
:它类似plot()
,只是将x
轴设置为对数坐标。除了多了下面的参数外,其他设置与plot()
一样。
basex
:一个大于 1 的标量,用于设置对数的底数subx
:一个序列或者None
。用于设置x
轴的主要刻度值。默认采用自动设定nonposx
:如果为'mask'
,则x
的负数或者零将被视作无效的数;如果为'clip'
,则x
的负数或者零将被视作一个非常小的正数(因为对数的自变量要大于零)semilogy(*args, **kwargs)
:它类似plot()
,只是将y
轴设置为对数坐标。除了多了下面的参数外,其他设置与plot()
一样。
basey
:一个大于 1 的标量,用于设置对数的底数suby
:一个序列或者None
。用于设置y
轴的主要刻度值。默认采用自动设定nonposy
:如果为'mask'
,则y
的负数或者零将被视作无效的数;如果为'clip'
,则y
的负数或者零将被视作一个非常小的正数(因为对数的自变量要大于零)spy(Z, precision=0, marker=None, markersize=None, aspect='equal',
origin='upper', **kwargs)
:绘制矩阵中的非零值。
Z
:待绘制的二维矩阵,它和precision
决定了绘制区域。坐标点(i,j)
对应于Z[j,i]
,即列对应于x
轴。precision
:只有Z
中的那些大于precision
的值才被绘制marker
:用它来表示Z
中的非零值markersize
:marker
的大小。aspect
:高宽比origin
:参考imshow
的origin
stem(*args, **kwargs)
:绘制stem
图。其调用方式为:
xxxxxxxxxx
stem(y, linefmt='b-', markerfmt='bo', basefmt='r-')
stem(x, y, linefmt='b-', markerfmt='bo', basefmt='r-')
xxxxxxxxxx
其中:`linefmt`决定了垂线的格式。`markerfmt`决定了每个`fmt`的格式。`x`决定了每条垂线的位置(如果未提供,则为`[0,1,...len(y)-1]`)。`y`序列决定了每条垂线的高度。 `basefmt`决定了位于`y=0`这条基准直线的格式。
step(x, y, *args, **kwargs)
:绘制阶梯图。调用方式为step(x, y, *args, **kwargs)
x/y
:都是一维序列,并且假设x
为单调递增的(如果不满足,也不报错)where
:指定分步类型。可以为'pre'/'post'/'mid'
plot()
相同streamplot(x, y, u, v, density=1, linewidth=None, color=None, cmap=None, norm=None,
arrowsize=1, arrowstyle='-|>', minlength=0.1,
transform=None, zorder=1, start_points=None)
:绘制向量场流线。
x/y
:一维数组,给出了网格的坐标u/v
:二维数组,给出了每个网格的向量。其行数等于y
的长度,列数等于x
的长度density
:一个浮点数或者浮点数的二元元组。控制了绘制向量场的密度。linewidth
:标量或者二维数组,给出了每个向量箭头的线宽color
:标量或者二维数组,给出了每个向量箭头的颜色cmap
:一个Colormap
实例。当color
是一个二维数组时,它配合使用,给出了每个向量箭头的颜色norm
:一个Normalize
实例。当color
是一个二维数组时,它配合使用,将颜色亮度调整为0~1
arrowsize
:一个浮点数,给出了箭头缩放比例arrowstyle
:一个字符串,给出了箭头的类型。minlength
:一个浮点数,限定了最小的向量长度start_points
:它是一个N*2
的数组,N
流线起点的个数,给出了流线起始点的位置table(**kwargs)
:添加一个表格,返回一个table.Table
实例。调用方式为:
xxxxxxxxxx
table(cellText=None, cellColours=None,
cellLoc='right', colWidths=None,
rowLabels=None, rowColours=None, rowLoc='left',
colLabels=None, colColours=None, colLoc='center',
loc='bottom', bbox=None)
text(x, y, s, fontdict=None, withdash=False, **kwargs)
:添加文本,返回一个Text
实例。
s
:一个字符串,被添加的文本x/y
:一个标量,文本被添加的坐标fontdict
:一个字典,给出了字体属性。withdash
:一个布尔值。如果为True
,则创建一个TextWithDash
实例而不是Text
实例。Text
属性tick_params(axis='both', **kwargs)
:控制tick
和tick label
。
axis
:一个字符串,指定要控制那个轴。可以为'x'/'y'/'both'
reset
:一个布尔值。如果为True
,那么在进行处理其他关键字参数之前,先恢复默认值。默认为False
which
:一个字符串,指定控制主刻度还是次刻度。可以为'major'/'minor'/'both'
direction
:一个字符串,控制将刻度放置在axes
里面还是外面。可以为'in'/'out'/'inout'
length
:一个标量值。给出了每个刻度线的长度(就是那个小竖线),单位为像素点width
:一个标量值。给出了每个刻度线的宽度(就是那个小竖线),单位为像素点color
:给出刻度线的颜色pad
:一个标量值,给出了刻度线和刻度label
之间的距离,单位为像素点labelsize
:一个标量值,给出了刻度label
的字体大小。可以为数值,单位为像素点。也可以为字符串,如large'
labelcolor
:给出了刻度label
的颜色colors
:同时调整刻度线的颜色和刻度label
的颜色bottom/top/left/right
:一个布尔值或者字符串'on'/'off'
。控制是否绘制对应位置的刻度线labelbottom/labeltop/labelleft/labelright
:一个布尔值或者字符串'on'/'off'
。控制是否绘制对应位置的刻度label
vlines(x, ymin, ymax, colors='k', linestyles='solid', label='', **kwargs)
:绘制一群垂直线。
x
:标量或者一维数组,给出了垂线的位置ymin/ymax
:给出了垂线的起始和终止位置。如果是个标量,则所有垂线共享该值colors
:给出垂线的颜色linestyles
:给出了垂线的线型label
:一个字符串LineCollection
参数xcorr(x, y, normed=True, detrend=<function detrend_none>, usevlines=True,
maxlags=10, **kwargs)
:绘制互相关图。参数解释参考acorr()
自相关函数。
matplotlib.axis.Axis
实例处理tick line
、grid line
、tick label
以及axis label
的绘制,它包括坐标轴上的刻度线、刻度label
、坐标网格、坐标轴标题。通常你可以独立的配置y
轴的左边刻度以及右边的刻度,也可以独立地配置x
轴的上边刻度以及下边的刻度。
Tick
刻度对象。Axis
也存储了数据用于内部的缩放以及自适应处理。它还有Locator
实例和Formatter
实例用于控制刻度线的位置以及刻度label
。
每个Axis
都有一个.label
属性,也有主刻度列表和次刻度列表。这些tick
是XTick
和YTick
的实例,他们存放着实际的line primitive
以及text primitive
来渲染刻度线以及刻度文本。
刻度是动态创建的,只有在需要创建的时候才创建(比如缩放的时候)。Axis
也提供了一些辅助方法来获取刻度文本、刻度线位置等等:
Axis.get_major_ticks()
:获取主刻度列表(一个Tick
对象的列表)
Axis.get_minor_ticks()
:获取次刻度列表(一个Tick
对象的列表)
Axis.get_majorticklabels()
:获取主刻度label
列表(一个Text
对象的列表)
Axis.get_majorticklines()
:获取主刻度线(一个Line2D
对象的列表)
Axis.get_ticklocs()
:获取刻度线位置的列表。
可以通过minor=True|False
关键字参数控制输出minor
还是major
的tick location
。
Axis.get_ticklabels()
:获取刻度label
列表(一个Text
实例的列表)。
可以通过minor=True|False
关键字参数控制输出minor
还是major
的tick label
。
Axis.get_ticklines()
:获取刻度线列表(一个Line2D
实例的列表)。
可以通过minor=True|False
关键字参数控制输出minor
还是major
的tick line
。
Axis.get_scale()
:获取坐标轴的缩放属性,如'log'
或者'linear'
Axis.get_view_interval()
:获取内部的axis view limits
实例
Axis.get_data_interval()
:获取内部的axis data limits
实例
Axis.get_gridlines()
:获取grid line
的列表
Axis.get_label()
:获取axis label
(一个Text
实例)
Axis.get_label_text()
:获取axis label
的字符串
Axis.get_major_locator()
:获取major tick locator
(一个matplotlib.ticker.Locator
实例)
Axis.get_minor_locator()
:获取minor tick locator
(一个matplotlib.ticker.Locator
实例)
Axis.get_major_formatter()
:获取major tick formatter
(一个matplotlib.ticker.Formatter
实例)
Axis.get_minor_formatter()
:获取minor tick formatter
(一个matplotlib.ticker.Formatter
实例)
Axis.grid(b=None,which='major',**kwargs)
:一个开关,用于控制major
或者minor
的tick
的on|off
Axis 方法
axis_date(tz=None)
:将x
轴视作时间轴cla()
:清除axis
get_xxx()
方法:参考前面叙述的内容set_xxx()
方法:对应的设置方法。获取刻度线或者刻度label
之后,可以设置其各种属性,如可以对刻度label
旋转 30度:
xxxxxxxxxx
for line in axis.get_majorticklabels():
line.set_rotation(30)
matplotlib.axis.Tick
类是从Figure
-->Axes
-->Tick
这个container
体系中最末端的container
。Tick
容纳了tick
、grid line
以及tick
对应的label
。所有的这些都可以通过Tick
的属性获取:
Tick.tick1line
:一个Line2D
实例Tick.tick2line
:一个Line2D
实例Tick.gridline
:一个Line2D
实例Tick.label1
:一个Text
实例Tick.label2
:一个Text
实例Tick.gridOn
:一个布尔值,决定了是否绘制tickline
Tick.tick1On
:一个布尔值,决定了是否绘制1st tickline
Tick.tick2On
:一个布尔值,决定了是否绘制2nd tickline
Tick.label1On
:一个布尔值,决定了是否绘制1st tick label
Tick.label2On
:一个布尔值,决定了是否绘制2nd tick label
y
轴分为左右两个,因此tick1*
对应左侧的轴;tick2*
对应右侧的轴。x
轴分为上下两个,因此tick1*
对应下侧的轴;tick2*
对应上侧的轴。
方法有:
get_loc()
:以标量的形式返回Tick
的坐标get_pad()
:返回Tick
的label
和刻度线之间的距离(单位为像素点)set_label(s)/set_label1(s)/set_label2(s)
:设置label
set_pad(val)
:设置Tick
的label
和刻度线之间的距离(单位为像素点)matplotlib.lines.Line2D
类是matplotlib
中的曲线类(基类是matplotlib.artist.Artist
),它可以有各种各样的颜色、类型、以及标注等等。它的构造函数为:
xxxxxxxxxx
Line2D(xdata, ydata, linewidth=None, linestyle=None,
color=None, marker=None, markersize=None, markeredgewidth
=None, markeredgecolor=None, markerfacecolor
=None, markerfacecoloralt=’none’, fillstyle=None,
antialiased=None, dash_capstyle=None, solid_capstyle=None,
dash_joinstyle=None, solid_joinstyle=None, pickradius=5,
drawstyle=None, markevery=None, **kwargs)
这些关键字参数都是Line2D
的属性。其属性有:
继承自Artist
基类的属性:
.alpha
、.animated
、.axes
、.clip_box
、..clip_on
、.clip_path
、.contains
、
.figure
、.gid
、.label
、.picker
、.transform
、.url
、.visible
、.zorder
.antialiased
或者.aa
属性:一个布尔值。如果为True
则表示线条是抗锯齿处理的
.color
或者.c
属性:一个matplotlib color
值,表示线条的颜色,
.dash_capstyle
属性:为'butt' or 'round' or 'projecting'
,表示虚线头端类型
.dash_joinstyle
属性:为'miter' or 'round' or 'bevel'
,表示虚线连接处类型
.dashes
属性:一个数值序列,表示虚线的实部、虚部的尺寸。如果为(None,None)
则虚线成为实线
.drawstyle
属性:为'default'or'steps'or'step-pre'or'step-mid'or'step-post'
,表示曲线类型。
'default'
:点之间以直线连接'steps*'
:绘制阶梯图。其中steps
等价于steps-pre
,是为了保持兼容旧代码.fillstyle
属性:为'full'or'left'or'right'or'bottom'or'top'or'none'
表示marker
的填充类型。
'full'
:填充整个marker
none
:不填充marker
marker
.linestyle
或者ls
属性:指定线型,可以为以下值:
'-'
或者'solid'
:表示实线'--'
或者dashed
:表示虚线'-.'
或者dash_dot
:表示点划线':'
或者'dotted'
:表示点线'None'
或者' '
或者''
:表示没有线条(不画线).linewidth
或者lw
属性:为浮点值,表示线条宽度
.marker
属性:可以为一系列的字符串,如'.'、','、'o'....
,表示线条的marker
.markeredgecolor
或者.mec
属性:可以为matplotlib color
,表示marker
的边的颜色
.markeredgewidth
或者.mew
属性:可以为浮点数,表示marker
边的宽度
.markerfacecolor
或者.mfc
属性:可以为matplotlib color
,表示marker
的前景色
.markerfacecoloralt
或者.mfcalt
属性:可以为matplotlib color
,表示marker
的可选前景色
.markersize
或者.ms
属性:可以为浮点数,表示marker
的大小
.markevery
属性:指定每隔多少个点绘制一个marker
,可以为以下值:
None
:表示每个点都绘制marker
N
:表示每隔N
个点绘制marker
,从0开始(start,N)
:表示每隔N
个点绘制marker
,从start
开始[i,j,m,n]
:只有点i,j,m,n
的marker
绘制.pickradius
属性:浮点值,表示pick radius
.solid_capstyle
属性:可以为'butt'、'round'、'projecting'
,表示实线的头端类型
.sold_joinstyle
属性:可以为'miter'、'round'、'bevel'
,表示实线连接处的类型
.xdata
属性:可以为一维的numpy.array
,表示x
轴数据
.ydata
属性:可以为一维的numpy.array
,表示y
轴数据
matplotlib.text.Text
类是绘制文字的类(基类是matplotlib.artist.Artist
)。它的构造函数为:
xxxxxxxxxx
Text(x=0, y=0, text='', color=None, verticalalignment='baseline',
horizontalalignment=’left’, multialignment=None, fontproperties
=None, rotation=None, linespacing=None, rotation_
mode=None, usetex=None, wrap=False, **kwargs)
这些关键字参数也是属性。其属性有:
继承自Artist
基类的属性:
.alpha
、.animated
、.axes
、.clip_box
、..clip_on
、.clip_path
、.contains
、
.figure
、.gid
、.label
、.picker
、.transform
、.url
、.visible
、.zorder
.backgroundcolor
属性:背景色,可以为任何matplotlib color
.bbox
属性:文本框的边框。其值是FancyBboxPatch
类的属性字典。
.color
属性:字体颜色,可以为任何matplotlib color
.family
或者.name
或者.fontfamily
或者.fontname
属性:字体的名字。可以是string
或者string list
(表示可以为若干个名字,优先级依次递减)。string
必须是一个真实字体的名字,或者一个字体的class name
。
.fontproperties
或者.font_properties
属性:字体的属性,值是一个matplotlib.font_manager.FontProperties
实例(该实例一次性设置字体的很多属性,比如字体类型、字体名字、字体大小、宽度、...)
.horizontalalignment
或者.ha
属性:水平对齐方式,可以为'center'、'right'、'left'
.linespacing
属性:为浮点数,单位为font size
,表示行间距
.multialignment
属性:multiline text
对齐方式,可以为'left'、'right'、'center'
.position
属性:为一个元组(x,y)
,表示文本框的位置
.rotation
属性:字体旋转角度。可以为下列值:
'vertical'、'horizontal'
.rotation_mode
属性:旋转模式。可以为下列值:
'anchor'
:文本首先对齐,然后根据对齐点来旋转None
:文本先旋转,再对齐.size
或者.fontsize
属性:字体大小。可以为下列值:
'xx-small'、'x-small'、'small'、'medium'、'large'、'x-large'、'xx-large'
.stretch
或者.fontstretch
属性:字体沿水平方向的拉伸。可以为下列值:
'ultra-condensed'
、'extra-condensed'
、'condensed'
、'semi-condensed'
、'normal'
、'semi-expanded'
、'expanded'
、'extra-expanded'
、'ultra-expanded'
.style
或者.fontstyle
属性:字体样式,可以为'normal'、'italic'、'oblique'
.text
属性:文本字符串,可以为任意字符串(他可以包含'\n'
换行符或者LATEX
语法)
.variant
或者.fontvariant
属性:表示字体形变,可以为下列值:'normal'、'small-caps'
.verticalalignment
或者.ma
或者.va
属性:表示文本的垂直对齐,可以为下列值:
'center'、'top'、'bottom'、'baseline'
.weight
或者.fontweight
属性:设置字体的weight
,可以为下列值:
'ultralight'
、'light'
、'normal'
、'regular'
、'book
'、'medium'
、
'roman'
、'semibold'
、'demibold'
、'demi'
、'bold'
、'heavy'
、
'extrabold'
、'black'
.x
属性:一个浮点值,表示文本框位置的x
值
.y
属性:一个浮点值,表示文本框位置的y
值
matplotlib.text.Annotation
类是图表中的图式,它是一个带箭头的文本框,用于解说图表中的图形。它的基类是matplotlib.text.Text
和matplotlib.text._AnnotationBase
。其构造函数为:
xxxxxxxxxx
Annotation(s, xy, xytext=None, xycoords=’data’, textcoords=None, arrowprops
=None, annotation_clip=None, **kwargs)
在位置xytext
处放置一个文本框,该文本框用于解释点xy
,文本框的文本为s
。
s
:文本框的文本字符串
xy
:被解释的点的坐标
xytext
:文本框放置的位置。如果为None
,则默认取xy
xycoords
:xy
坐标系,默认取'data'
坐标系(即xy
是数据坐标系中的点)。可以为以下值:
'figure points'
:从figure
左下角开始的点'figure pixesl'
:从figure
左下角开始的像素值'figure fraction'
:(0,0)
代表figure
的左下角,(1,1)
代表figure
的右上角'axes points'
:从axes
左下角开始的点'axes pixels'
:从axes
左下角开始的像素'axes fraction'
:(0,0)
代表axes
的左下角,(1,1)
代表axes
的右上角'data'
:使用被标注对象的坐标系'offset points'
:指定从xy
的偏移点'polar'
:极坐标系textcoords
:文本框坐标系(即xytext
是文本坐标系中的点),默认等于xycoords
arrowprops
:指定文本框和被解释的点之间的箭头。如果不是None
,则是一个字典,该字典设定了matplotlib.lines.Line2D
的属性。
arrowstyle
属性,则该键对应的值也是一个字典,创建一个FancyArrowsPatch
实例,实例属性由该字典指定。arrowstyle
属性,则创建一个YAArrow
实例,annotation_clip
:控制超出axes
区域的annotation
的显示。如果为True
则annotation
只显示位于axes
区域内的内容。
额外的关键字参数全部是设置Text
的属性
matplotlib.legend.Legend
是图例类,它的基类是matplotlib.artist.Artist
。其构造函数为:
xxxxxxxxxx
Legend(parent, handles, labels, loc=None, numpoints=None, markerscale
=None, markerfirst=True, scatterpoints=None,
scatteryoffsets=None, prop=None, fontsize=None, borderpad
=None, labelspacing=None, handlelength=None,
handleheight=None, handletextpad=None, borderaxespad
=None, columnspacing=None, ncol=1, mode=None,
fancybox=None, shadow=None, title=None, framealpha
=None, bbox_to_anchor=None, bbox_transform=None,
frameon=None, handler_map=None)
其关键字参数为:
parent
:持有该legend
的artist
loc
:图例的位置。其值可以为字符串或者数字:
best
或0:自动计算upper right
或1: 右上角upper left
或2:上角lower left
或3:下角lower right
或4:右下角right
或5:右边center left
或6:中间偏左center right
或7:中间偏右lower center
或8:中间底部upper center
或9:中间顶部center
或10:正中央handle
:一个artist
列表,添加这些artist
到legend
中
lebels
:一个字符串列表添加到legend
中
prop
:字体属性
fontsize
: 字体大小(只有prop
未设置时有效)
markerscale
: marker
的缩放比例(相对于原始大小)
markerfirst
: 如果为True
,则marker
放在label
左侧;否则marker
放在label
右侧
numpoints
: the number of points in the legend for line
scatterpoints
: the number of points in the legend for scatter plot
scatteryoffsets
: a list of offsets for scatter symbols in legend
frameon
: if True, draw a frame around the legend. If None, use rc
fancybox
: if True, draw a frame with a round fancybox. If None, use rc
shadow
: if True, draw a shadow behind legend
framealpha
: If not None, alpha channel for the frame.
ncol
: number of columns
borderpad
: the fractional whitespace inside the legend border
labelspacing
: the vertical space between the legend entries
handlelength
: the length of the legend handles
handleheight
: the height of the legend handles
handletextpad
: the pad between the legend handle and text
borderaxespad
: the pad between the axes and legend border
columnspacing
:the spacing between columns
title
: 图例的标题
bbox_to_anchor
: the bbox that the legend will be anchored.
bbox_transform
: the transform for the bbox. transAxes if Noneloc a location code
其他关键字参数用于设置属性
属性为:
Artist
基类的属性:
.alpha
、.animated
、.axes
、.clip_box
、..clip_on
、.clip_path
、.contains
、
.figure
、.gid
、.label
、.picker
、.transform
、.url
、.visible
、.zorder
matplotlib.patches.Patch
类是二维图形类。它的基类是matplotlib.artist.Artist
。其构造函数为:
xxxxxxxxxx
Patch(edgecolor=None, facecolor=None, color=None,
linewidth=None, linestyle=None, antialiased=None,
hatch=None, fill=True, capstyle=None, joinstyle=None,
**kwargs)
参数为:
edgecolor
:可以为matplotlib color
,表示边线条的颜色,若为none
则表示无颜色
facecolor
:可以为matplotlib color
,表示前景色,若为none
则表示无颜色
color
可以为matplotlib color
,表示边线条和前景色的颜色。
linewidth
:为浮点数,表示线条宽度
linestyle
:指定线型,可以为以下值:
'-'
或者'solid'
:表示实线'--'
或者dashed
:表示虚线'-.'
或者dash_dot
:表示点划线':'
或者'dotted'
:表示点线'None'
或者' '
或者''
:表示没有线条(不画线)antialiased
:一个布尔值。如果为True
则表示线条是抗锯齿处理的
hatch
:设置hatching pattern
,可以为下列的值:
'\'
、'|'
、'-'
、'+'
、'x'
、'o'
、'0'
、'.'
、'*'
fill
:为布尔值。如果为True
则填充图形,否则不填充
capstyle
:为'butt' or 'round' or 'projecting'
,表示线条头端类型
joinstyle
:可以为'miter'、'round'、'bevel'
,表示矩形线条接头类型
其他关键字参数用于设置属性
如果
edgecolor, facecolor, linewidth, or antialiased
为None
则这些值从rc params
中读取
属性如下:
继承自Artist
基类的属性:
.alpha
、.animated
、.axes
、.clip_box
、..clip_on
、.clip_path
、.contains
、
.figure
、.gid
、.label
、path_effects
、.picker
、.transform
、.url
、.visible
、
.zorder
.antialiased
或者.aa
属性:一个布尔值。如果为True
则表示线条是抗锯齿处理的
.capstyle
属性:为'butt' or 'round' or 'projecting'
,表示线条头端类型
.color
属性:可以为matplotlib color
,表示边线条和前景色的颜色。
.edgecolor
或者.ec
属性:可以为matplotlib color
,表示边线条的颜色,若为none
则表示无颜色
.facecolor
或者.fc
属性:可以为matplotlib color
,表示前景色,若为none
则表示无颜色
.fill
属性:为布尔值。如果为True
则填充图形,否则不填充
.hatch
属性:设置hatching pattern
,可以为下列的值:
'\'
、'|'
、'-'
、'+'
、'x'
、'o'
、'0'
、'.'
、'*'
.joinstyle
属性:可以为'miter'、'round'、'bevel'
,表示矩形线条接头类型
.linestyle
或者.ls
属性:指定线型,可以为以下值:
'-'
或者'solid'
:表示实线'--'
或者dashed
:表示虚线'-.'
或者dash_dot
:表示点划线':'
或者'dotted'
:表示点线'None'
或者' '
或者''
:表示没有线条(不画线).linewidth
或者.lw
属性:为浮点数,表示线条宽度
matplotlib.patches.Rectangle
类是矩形类(基类是matplotlib.patches.Patch
),其构造函数为:Rectangle(xy,width,height,angle=0.0,**kwargs)
。
参数为:
xy
:矩形左下角坐标width
:矩形宽度height
:矩形高度其属性有:
Artist
基类的属性:
.alpha
、.animated
、.axes
、.clip_box
、..clip_on
、.clip_path
、.contains
、
.figure
、.gid
、.label
、.picker
、.transform
、.url
、.visible
、.zorder
Patch
基类的属性:
.antialiased
或者.aa
、.capstyle
、.color
、.edgecolor
或者.ec
、.facecolor
或者.fc
、.fill
、.hatch
、.joinstyle
、.linestyle
或者.ls
、.linewidth
或者.lw
属性matplotlib.patches.Polygon
类是多边形类。其基类是matplotlib.patches.Patch
。其构造函数为:
Polygon(xy, closed=True, **kwargs)
。参数为:
xy
是一个N×2
的numpy array
,为多边形的顶点。closed
为True
则指定多边形将起点和终点重合从而显式关闭多边形。Polygon
的属性有:
Artist
基类的属性:
.alpha
、.animated
、.axes
、.clip_box
、..clip_on
、.clip_path
、.contains
、
.figure
、.gid
、.label
、.picker
、.transform
、.url
、.visible
、.zorder
Patch
基类的属性:
.antialiased
或者.aa
、.capstyle
、.color
、.edgecolor
或者.ec
、.facecolor
或者.fc
、.fill
、.hatch
、.joinstyle
、.linestyle
或者.ls
、.linewidth
或者.lw
属性matplotlib.collections.PolyCollection
是多边形集合类,其基类是matplotlib.collections._CollectionWithSizes
。它的构造函数为:
PolyCollection(verts, sizes=None, closed=True, **kwargs)
。
其关键字参数为:
verts
:一个顶点序列。每个顶点都由xy元组
或者xy数组
组成sizes
:一个浮点数序列,依次指定每个顶点正方形的边长。如果序列长度小于顶点长度,则循环从序列头部再开始 挑选closed
:如果为True
,则显式封闭多边形edgecolors
: collection
的边的颜色下面为属性:
Artist
基类的属性:
.alpha
、.animated
、.axes
、.clip_box
、..clip_on
、.clip_path
、.contains
、
.figure
、.gid
、.label
、.picker
、.transform
、.url
、.visible
、.zorder
.facecolors
: collection
的前景色.linewidths
: collection
的边线宽.antialiaseds
:抗锯齿属性,可以为True
或者False
.offsets
: 设置collection
的偏移.norm
: 归一化对象.cmap
:color map
matplotlib
被划分为不同的层次:
matplotlib.pyplot
模块:位于matplotlib
的顶层,它是一个state-machine environment
。该模块中的很多函数是用于给当前Figure
的当前Axes
添加plot element
,比如line
、text
、image
等。它非常类似于Matlab
的用法。pyplot
只是用部分函数来创建Figure
,然后通过该Figure
显式的创建Axes
,然后通过面向对象的接口在该Axes
上添加图形。极端情况下用户可以完全抛弃pyplot
而完全使用面向对象的接口。对于非交互式绘图,官方文档推荐用
pyplot
创建Figure
,然后使用面向对象接口来绘图。
matplotlib
的所有plotting function
期待输入numpy.array
或者numpy.ma.masked_array
类型的数据作为输入。某些长得像numpy.array
的数据比如numpy.matrix
类型的输入数据可能会导致matplotlib
工作异常。如果确实需要使用numpy.matrix
,你应该首先将它转换为numpy.array
matplotlib 、 pyplot 、 pylab 的关系:
matplotlib
:它是整个package
matplotlib.pyplot
:是matplotlib
的一个module
。它为底层的面向对象接口提供了一个state-machine interface
。这个state-machine
必要的时候隐式创建Figure
和Axes
,并维护current Figure
和current Axes
pylab
是一个便利的module
,它导入了matplotlib.pyplot
以及numpy
,它只是为了plot
以及math
方便而用。官方文档不推荐使用它。pyplot.gcf()
:获取当前的figure
对象。pyplot.gca()
:获取当前的Axes
对象
代码风格:官方文档不推荐 MATLAB
风格的代码。因为MATLAB
风格代码维护了全局状态,你执行同一个plot
多次可能会发现结果是不同的。官方文档推荐使用如下风格:
xxxxxxxxxx
import matplotlib.pyplot as plt
import numpy as np
fig=plt.figure()
ax=fig.add_subplot(111)
ax.plot(...)
ax.show()
这样的风格使得在绘图事件中,每个角色都很清楚,数据的流动也很清楚。
matplotlib
可以适用于非常广泛的场景:
matplotlib
可以交互式地用于python shell
matplotlib
可以嵌入到wxpython
或者pygtk
等GUI
程序中matplotlib
可以在脚本中使用从而生成postscript image
为了适应于这些场景,matplotlib
针对这些target
生成不同的输出格式。这种能力称之为backend
。
与之相对的
frontend
指的是用户使用matplotlib
而编写的代码
有两种类型的backend
:
backend
:应用于pygtk
、wxpython
、tkinter
、qt4
、macosx
等中backend
:用于生成image file
(如PNG、SVG、PDF、PS
等格式文件,这些backend
的名字暗示了要存储的文件的格式)有多种方法来设置backend
,其中后面提到的方法会覆盖前面的方法设置的backend
:
matplotlibrc
配置文件中设置的backend
参数,如backend: WXAgg #使use wxpython with antigrain(agg) rendering
MPLBACKEND
环境变量,无论是在shell
中设置还是在脚本中设置。backend
时,可以直接在python
命令后添加-d
命令(这种方法不推荐,deprecated
)backend
时,可以用matplotlib.use('PDF')
命令。这条语句必须在import matplotlib.pyplot
语句之前执行。如果在import matplotlib.pyplot
之后执行use
语句,则没有任何效果。通常建议避免使用use()
方法,因为使用该脚本的人无法修改backend
了。
- 设定
backend
时,是忽略大小写的。因此GTKAgg
也等价于gtkagg
- 查看当前的
backend
可以用:matplotlib.get_backend()
rendering engine :matplotlib
提供的常用的rendering engine
是Agg
,它采用的是Anti-Grain Geometry C++ library
。除了macosx
之外的所有user interface
都可以用agg rendering
,如WXAgg,GTKAgg,QT4Agg,TkAgg
这些backend
。
某些user interface
还支持其他引擎,如GTK
支持Cario
引擎,如GTKCariro backend
。
下面是所有的Rendering engine
:
AGG
:输出png
格式文件。它可以输出高质量的图形PS
:输出ps\eps
格式文件。它是Postscript output
PDF
:输出pdf
格式文件。SVG
:输出svg
格式文件Cairo
:可以输出png、ps、pdf、svg...
等格式文件GDK
:可以输出png、jpg、tiff...
等格式文件,它使用Gimp Drawing Kit
要想保存成指定类型文件,如
backend
,
使用交互式backend
可以plotting to the screen
,但是前提是matplotlib
必须是interactive mode
。
你可以在matplotlibrc
配置文件中设置matplotlib
是否位于交互模式,也可以通过代码matplotlib.interacite()
来设置matplotlib
位于交互模式。你可以通过代码matplotlib.is_interactive()
来判断代码是否交互模式。通常并不建议在绘图过程中修改交互模式,因此要提前修改交互模式再绘图。
交互模式也可以通过
matplotlib.pyplot.ion()
开启交互模式,由matplotlib.pyplot.ioff()
关闭交互模式。另外交互模式支持ipython
和python shell
,但是不支持IDLE IDE
。
在交互模式下:
pyplot.plot()
绘图之后图表马上显示,pyplot
自动绘制到屏幕,不需要调用pyplot.show()
Axes
的方法并不会自动调用draw_if_interactive()
。如果你通过Axes
来修改图表,想更新图表的话那么你需要手动调用.draw()
方法。而pyplot
模块中的函数会主动调用draw_if_interactive()
,因此如果你是通过pyplot
模块修改图表那么不需要手动调用.draw()
方法就是实时绘制。在非交互模式下:
pyplot.show()
才能显示图表。该函数会阻塞执行直到你关闭了图表窗口。pyplot.show()
函数调用pyplot.show()
,在1.01版本之后该限制被放松。可以通过matplotlib.pyplot.colors()
方法获取matplotlib
支持的所有颜色。该方法不做任何事情,就是提供一个帮助文档。
matplotlib
提供了下面颜色的别名:'b'
:蓝色;'g'
:绿色;'r'
:红色;'y'
:黄色;'c'
:青色;'k'
:黑色;'m'
:洋红色;'w'
:白色。
你也可以定制自己的颜色。有两种方法:
'#eeefff'
'red'
color=(0.3,0.3,0.4)
matplotlib.cm
模块包含了一系列的colormap
,以及相关的函数。它主要有两个函数:
matplotlib.cm.get_cmap(name=None, lut=None)
:获取一个colormap
实例。其中:
name
:指定了colormap
的名字。如果为None
,则使用rc
配置。如果它已经是colormap
实例,则直接返回该实例。注意:register_cmap
注册的colormap
优先查询lut
:一个整数。如果非None
,则指定了查询表的number of entries
matplotlib.cm.register_cmap(name=None, cmap=None, data=None, lut=None)
:注册一个colormap
。有两种使用方式:
register_cmap(name='swirly', cmap=swirly_cmap)
:此时cmap
参数必须是matplotlib.colors.Colormap
实例。name
默认为该Colormap
实例的.name
属性。register_cmap(name='choppy', data=choppydata, lut=128)
:此时这三个参数传递给matplotlib.colors.LinearSegementedColormap
初始化函数。所有的内置的name
如下:
xxxxxxxxxx
'Perceptually Uniform Sequential':['viridis', 'inferno', 'plasma', 'magma']
'Sequential':['Blues', 'BuGn', 'BuPu','GnBu', 'Greens', 'Greys', 'Oranges', 'OrRd',
'PuBu', 'PuBuGn', 'PuRd', 'Purples', 'RdPu','Reds', 'YlGn', 'YlGnBu',
'YlOrBr', 'YlOrRd']
'Sequential (2)':['afmhot', 'autumn', 'bone', 'cool','copper', 'gist_heat', 'gray',
'hot','pink', 'spring', 'summer', 'winter']
'Diverging':['BrBG', 'bwr', 'coolwarm', 'PiYG', 'PRGn', 'PuOr',
'RdBu', 'RdGy', 'RdYlBu', 'RdYlGn', 'Spectral','seismic']
'Qualitative':['Accent', 'Dark2', 'Paired', 'Pastel1', 'Pastel2',
'Set1', 'Set2', 'Set3']
'Miscellaneous':['gist_earth', 'terrain', 'ocean', 'gist_stern','brg',
'CMRmap', 'cubehelix','gnuplot', 'gnuplot2',
'gist_ncar','nipy_spectral', 'jet', 'rainbow',
'gist_rainbow', 'hsv', 'flag', 'prism']
你可以使用cm.get_cmap('winter')
来使用,也可以直接用cm.winter
来使用。
matplotlib.colors
是一个模块,用于转换数字或者颜色参数到 RGB
或者RGBA
RGB
:一个浮点数元组,有3个浮点数。每个数都是 0-1之间RGBA
:一个浮点数元组,有4个浮点数。每个数都是 0-1之间colors.cnames
是个字典,它给出了常用颜色的字符串和对应的#FFFFFF
形式。
colors.rgb2hex(rgb)
函数:给出了rgb
元组到#FFFFFF
形式。 而hex2color(s)
给出了#FFFFFF
到rgb
形式。
colors.ColorConverter
类是个颜色转换器类。它提供了下面方法用于转换颜色:
.to_rgb(arg)
:转换其他类型的颜色到标准的rgb
三元组。其中arg
可以为一个rgb/rgba
序列,或者一个字符串,字符串格式为:
'rgbcmykw'
'#0FFFFFF'
'red'
'0.5'
.to_rgba(arg, alpha=None)
:转换其他类型的颜色到标准的rgba
四元组
to_rgba_array(c, alpha=None)
:它返回一个ndarray
,而不是一个元组
colors.colorConverter
是模块提供的一个默认的实例。
colors.Colormap
是所有colormap
的基类。colormap
用于将[0,1]
之间的浮点数转换为RGBA
颜色。
它是一个颜色条,浮点数对应了颜色条的位置(归一化为0.0~1.0),
RGBA
颜色对应了指定颜色条某个位置处的颜色。
其属性有:
name
:colormap
名字N
:一个整数,表示rgb
颜色层级,默认为256级常用方法有:
__call__(self, X, alpha=None, bytes=False)
:颜色转换。
X
为一个标量或者ndarray
,给出了待转换的数据。如果是浮点数,则必须是[0.0,1.0]
之间。如果是整数,则必须是[0,self.N)
之间。如果是标量,则返回rgba
四元组。如果是ndarray
,则返回一个ndarray
,相当于对每个元素进行标量转换,然后组装成ndarray
alpha
:一个浮点数,给出了透明度。必须是0到1之间bytes
:一个布尔值。如果为True
,则返回的结果是[0,255]
之间。否则是[0.0,1.0]
之间colors.LinearSegmentColormap(Colormap)
:是Colormap
的子类。
额外的属性: ._gamma
/._segmentdata
它的构造函数为:__init__(self, name, segmentdata, N=256, gamma=1.0)
。其中segmentdata
是一个字典,字典的键分别为'red'/'green'/'blue'
,字典的值为一个列表,列表元素为三元组(alpha
被忽略)。如:
xxxxxxxxxx
{'red':[(0.0, 0.0, 0.0),
(0.5, 1.0, 1.0),
(1.0, 1.0, 1.0)],
'green': [(0.0, 0.0, 0.0),
(0.25, 0.0, 0.0),
(0.75, 1.0, 1.0),
(1.0, 1.0, 1.0)],
'blue': [(0.0, 0.0, 0.0),
(0.5, 0.0, 0.0),
(1.0, 1.0, 1.0)]}
每一行代表了元组(x,y0,y1)
。其中red/green/blue
中,每一列x
必须从0递增到1;y0/y1
也是如此。对于任何落到x[i]~x[i+1]
之间的值z
,其映射的颜色由y1[i]
和y0[i+1]
插值决定。
类方法 from_list(name, colors, N=256, gamma=1.0)
:从一个颜色序列中构造LinearSegmentColormap
。其中colors
是一个颜色序列,matplotlib
会将颜色均匀分布,val=0
处对应colors[0]
,val=1
处对应colors[-1]
。你也可以传递一个(value,color)
元组的序列,其中value
指定了对应位置处的color
,其中value
位于[0.0,1.0]
colors.ListedColormap(Colormap)
是Colormap
的子类。它用于从一个list of colors
中创建colormap
。
__init__(self, colors, name=’from_list’, N=None)
。其中color
是一个颜色列表。或者为一个浮点数ndarray
,其形状为Nx3
或者Nx4
。N
为colormap
的条目数,如果N <len(colors)
,则截断colors
。如果N > len(colors)
,则重复colors
到指定长度。colors.Normalize
:是归一化类。它用于将数据归一化到[0.0,1.0]
__init__(self, vmin=None, vmax=None, clip=False)
。如果未提供vmin/vmax
,则使用数据的最小值和最大值。如果clip=True
,则落在vmin~vmax
之外的数据被截断为0或者1。如果vmin==vmax
,则始终返回 0.vmin/.vmax/.clip
process_value(value)
:调整value
的格式,从而方便后续的操作__call__(self, value, clip=None)
:归一化处理inverse(self, value)
:逆归一化处理colors.LogNorm
类是Normalize
的子类,它使用对数来归一化
colors.rgb_to_hsv(arr)
:将rgb
形式的浮点数数组转换为hsv
格式的浮点数组。而hsv_to_rgb(hsv)
执行的是逆向操作。
matplotlib.colorbar
模块包含了创建colorbar
的一些方法和类。
ColorbarBase
:绘制colorbar
的基类Colorbar
:用于imges/contour
等的colorbar
类make_axes()
:用于调整Axes
并向其中添加一个colorbar
matplotlib.colorbar.Colorbar(ax, mappable, **kw)
:Colorbar
类。通常没必要显式调用构造函数,而应该调用下面两个方式:
Figure.colorbar(mappable, cax=None, ax=None, use_gridspec=True, **kw)
pyplot.colorbar(mappable=None, cax=None, ax=None, **kw)
参数为:
mappable
:为Image/ContourSet
对象。它是你将要应用colorbar
的对象cax
:它指定了你将在哪个Axes
内绘制colorbar
ax
:你的新的colorbar Axes
从该ax
中拿到绘制空间。use_gridspec
:一个布尔值。如果cax=None
,则如果use_gridspec=True
,则创建一个Subplot
对象。如果为False
,则创建一个Axes
对象。额外的参数参与设置两个对象:
axes
对象:
orientation
:设置为垂直'vertical'
还是水平'horizontal'
fraction
:一个浮点数,指定从原始的Axes
中窃取多少倍的空间来绘制colorbar
。默认为 0.15 pad
:0.05 if vertical, 0.15 if horizontal; 一个浮点数,指定两个Axes
的间距shrink
: 指定colorbar
的伸缩比。默认为 1.0aspect
:指定colorbar
的长宽比。默认为 20colorbar
对象:
extend
:一个字符串。可以为'neither'/'both'/'min'/'max'
。如果不是'neither'
,则它会在colorbar
对应端添加箭头(如果extendrect=False
)extendfrac
:colorbar
指示超出部分的箭头的长度。extendrect
:一个布尔值。如果为True
,则超出部分不用箭头。drawedges
:一个布尔值,如果为True
,则绘制colorbar
的边。ticks
:给出你要显示哪些tick
format
:指定格式化方式。可以为格式化字符串如%.3f
,或者Formatter
对象。
Figure.add_subplot(*args,**kwargs)
方法来完成,它返回的是Axes
实例。当然你也可以通过pyplot.subplot(*args,**kwargs)
函数来完成,他返回的也是Axes
实例,该函数只是一个便利函数。
SubPlot
类是Axes
类的子类。因此SubPlot
对象也是Axes
对象。
最典型用法是matplotlib.pyplot.subplot(nrows,ncols,plot_number)
。nrows
和ncols
将图表划分成nrows*ncols
大小的网格区域,每一个区域都能存放一个SubPlot
;该函数创建plot_number
位置处的SubPlot-axes
。其中plot_number
起始于1,最大值为nrows*ncols
。
如果nrows
、ncols
、plot_number
都是个位数,则你可以指定一个三位数来简化函数调用matplotlib.pyplot.subplot(integer)
,其中百分位代表nrows
,十分位代表ncols
,各位代表plot_number
。
add_subplot
其他的参数:
axisbg
关键字参数:指定subplot
的背景色polar
关键字参数:指定subplot
是否是极坐标。默认为False
projection
:指定坐标方式,可以为:'aitoff'
、'hammer'
、
'lambert'
、'mollweide'
、 'polar'
、 'rectilinear'
。当projection='polar'
等价于ploar=True
sharex
关键字参数:指定subplot
与其他Axes
(由该参数值指定)共享xaxis attribute
sharey
关键字参数:指定subplot
是否与其他Axes
(由该参数值指定)共享yaxis attribute
你可以通过pyplot.subplots()
函数一次性的创建多个SubPlot
。
pyplot.subplot()
每次只会创建一个SubPlot
。
其参数有:
nrows
:行数,默认为1
ncols
:列数,默认为1
sharex
:
True
,则所有SubPlot
的X axis
被共享。此时只有最后一行的X
轴可见。False
,则SubPlot
的X axis
不共享,每一个SbuPlot
的X
轴可见。all
,则等效于True
none
,则当小于False
row
,则每一行的SubPlot
共享一个X
轴(与False
等效)col
,则每一列的SubPlot
共享一个X
轴(与True
等效)sharey
:
True
,则所有SubPlot
的Y axis
被共享。此时只有第一列的Y
轴可见。False
,则SubPlot
的Y axis
不共享,每一个SbuPlot
的Y
轴可见。all
,则等效于True
none
,则当小于False
row
,则每一行的SubPlot
共享一个Y
轴(与True
等效)col
,则每一列的SubPlot
共享一个Y
轴(与False
等效)squeeze
:
如果为True
:
SubPlot
,则返回一个变量(创建的SubPlot对象)N*1
或者1*N
个SubPlot
,则返回一个1维向量N*M
个SubPlot
(其中N>1
,M>1
),则返回一个2维向量如果为False
则始终返回一个2维向量
subplot_kw
:一个字典参数,用于传递给Axes.add_subplot()
来创建SubPlot
gridspec_kw
:一个字典参数,用于传递给GridSpec
构造函数来创建SubPlot
存放的网格
fig_kw
:一个字典参数,用于传递给pyplot.figure()
函数。所有前述未能识别的感激案子参数都会传到这里。
其返回值为figure,ax
。其中figure
是一个Figure
对象;ax
取决于squeeze
参数。
使用pyplot.subplot2grid()
函数时,你只需要提供网格形状以及SubPlot
位置即可,如:
ax=pyplot.subplot2grid((2,2),(0,0))
,它等价于ax=pyplot.subplot(2,2,1)
。其中subplot2grid()
的位置坐标从0开始。
subplot2grid()
支持SubPlot
横跨或者纵跨多个单元格。colspan
关键字参数指定纵向的跨度;rowspan
guan尖子参数指定横向的跨度。
你可以直接创建matplotlib.gridspec.GridSpec
然后通过它来创建SubPlot
。如:
xxxxxxxxxx
gs=matplotlib.gridspec.GridSpec(2,2) #网格2行2列
matplotlib.pyplot.subplot(gs[0,0])
等价于matplotlib.pyplot.subplot2grid((2,2),(0,0))
GridSpec
对对象提供了类似array
的索引方法,其索引的结果是一个SubplotSpec
对象实例。如果你想创建横跨多个网格的SubplotSpec
,那么你需要对GridSpec
对象执行分片索引,如pyplot.subplot(gs[0,:-1])
。
如果你使用GridSpec
,那么你可以调整由GridSpec
创建的SubplotSpec
的layout parameter
。如:
xxxxxxxxxx
gs=gridspec.GridSpec(3,3)
gs.update(left=0.05,right=0.48,wspace=0.05)
这种用法类似于subplots_adjust
,但是它仅仅影响由本GridSpec
创建的SubplotSpec
。其中gs.update()
的关键字参数有:
left
关键字参数:subplot
左侧宽度right
关键字参数:subplot
右侧宽度bottom
关键字参数:subplot
底部高度top
关键字参数:subplot
顶部高度wspace
关键字参数:subplot
之间的空白宽度hspace
关键字参数:subplot
之间的空白的高度你可以从SubplotSpec
创建GridSpec
。此时layout parameter
由该SubplotSpec
指定。如:
xxxxxxxxxx
gs0=gridspec.GridSpec(1,2)
gs00=gridspec.GridSpecFromSubplotSpec(3,3,subplot_spec=gs0[0])
matplotlib.gridspec.GridSpecFromSubplotSpec(nrows, ncols, subplot_spec,
wspace=None, hspace=None,height_ratios=None,width_ratios=None)
创建一个GridSpec
,它的subplot layout parameter
继承自指定的SubplotSpec
。 其中nrows
为网格行数,ncols
为网格列数,subplot_spec
为指定的SubplotSpec
。
默认情况下,GridSpec
创建的网格都是相同大小的。当然你可以调整相对的高度和宽度。注意这里只有相对大小(即比例)是有意义的,绝对大小值是没有意义的。如:
xxxxxxxxxx
gs=gridspec.GridSpec(2,2,width_ratios=[1,2],height_ratios=[4,1]
plt.subplot(gs[0]
....
这里width_ratios
关键字参数指定了一行中,各列的宽度比例(有多少列就有多少个数字); height_ratios
关键字参数指定了一列中,各行的高度比例(有多少行就有多少个数字)。
GridSpec.tight_layout()
GridSpec.tight_layout(fig, renderer=None, pad=1.08, h_pad=None, w_pad=None,rect=None)
:
tight_layout
能够自动调整subplot param
从而使得subplot
适应figure area
。
它仅仅检查ticklabel、axis label、title
等内容是否超出绘制区域。其参数为:
fig
关键字参数:Figure
对象,图表。pad
关键字参数:一个浮点数,单位是fontsize
,表示figure edge
和 edges of subplots
之间的 填充区域。h_pad
关键字参数:一个浮点数,单位是fontsize
,示subplots
之间的高度,默认为pad
。w_pad
关键字参数:一个浮点数,单位是fontsize
,示subplots
之间的宽度,默认为pad
。rect
关键字参数:如果给定了该参数为一个列表或元组(是一个矩形的四要素,分别代表左下角坐标,宽度,高度),则指定了网格的轮廓矩形,所有的subplots
都位于该矩形中。其坐标系是figure coordinate
,从[0...1]
,如果没有提供该参数,则默认为(0, 0, 1, 1)
。当然你可以使用matplotlib.pyplot.tight_layout()
来达到同样的效果。
matplotlib.patch
对象底层的对象就是Path
。它的基本用法如下:
xxxxxxxxxx
import matplotlib.pyplot as plt
from matplotlib.path import Path
import matplotlib.patches as patches
verts = [
(0., 0.), # left, bottom
(0., 1.), # left, top
(1., 1.), # right, top
(1., 0.), # right, bottom
(0., 0.), # ignored
]
codes = [Path.MOVETO,
Path.LINETO,
Path.LINETO,
Path.LINETO,
Path.CLOSEPOLY,
]
path = Path(verts, codes)
fig = plt.figure()
ax = fig.add_subplot(111)
patch = patches.PathPatch(path)
ax.add_patch(patch)
ax.set_xlim(-2,2)
ax.set_ylim(-2,2)
plt.show()
PATH
对象的创建通过matplotlib.path.Path(verts,codes)
创建,其中:
verts
:PATH
的顶点。这些顶点必须构成一个封闭曲线。其中每个顶点必须指定x
坐标和y
坐标。
codes
:指示如何使用这些PATH
顶点。它与verts
关系是一一对应的。有如下指令:
Path.STOP
:结束path
的标记Path.MOVETO
:画笔提起并移动到指定的顶点Path.LINETO
:画笔画直线,从current position
到指定的顶点Path.CURVE3
:画笔画二阶贝塞尔曲线,从current position
到指定的end point
,
其中还有一个参数是指定的control point
Path.CURVE4
:画笔画三阶贝塞尔曲线,从current position
到指定的end point
,
其中还有两个参数是指定的control points
Path.CLOSEPOLY
:指定的point
参数被忽略。该指令画一条线段,
从current point
到start point
可以通过matplotlib.patches.PathPatch(path)
来构建一个PathPatch
对象,然后通过Axes.add_patch(patch)
向Axes
添加PathPatch
对象.这样就添加了Path
到图表中。
在matplotlib
中所有简单的patch primitive
,如Rectangle
、Circle
、Polygon
等等,都是由简单的Path
来实现的。而创建大量的primitive
的函数如hist()
和bar()
(他们创建了大量的Rectanle
)可以使用一个compound path
来高效地实现。
但是实际上
bar()
创建的是一系列的Rectangle
,而没有用到compound path
,这是由于历史原因,是历史遗留问题。(bar()
函数先于Coupound Path
出现)
下面是一个Compound Path
的例子:
xxxxxxxxxx
...
verts = np.zeros((nverts, 2)) # nverts为顶点的个数加1(一个终止符)
codes = np.ones(nverts, int) * Path.LINETO
## 设置 codes :codes分成5个一组,
## 每一组以Path.MOVETO开始,后面是3个Path.LINETO,最后是Path.CLOSEPOLY
codes[0::5] = Path.MOVETO
codes[4::5] = Path.CLOSEPOLY
## 设置顶点 verts ##
...
## 创建 Path 、PathPatch并添加 ##
barpath = Path(verts, codes)
patch = patches.PathPatch(barpath, facecolor='green',edgecolor='yellow', alpha=0.5)
fig = plt.figure()
ax = fig.add_subplot(111)
ax.add_patch(patch)
ax.show()
在创建
Axes
或者SubPlot
时,可以给构造函数提供一个axisbg
参数来指定背景色
matplotlib
的patheffects
模块提供了一些函数来绘制path effect
,该模块还定义了很多effect
类。可以应用path effect
的Artist
有:Patch
、Line2D
、Collection
以及Text
。每个Artist
的path effect
可以通过.set_path_effects()
方法控制,其参数是一个可迭代对象,迭代的结果是AbstractPathEffect
实例;也可以通过Artist
构造函数的path_effects=
关键字参数控制。
注意:
effect
类的关键字参数比如背景色、前景色等与Artist
不同。因为这些effect
类是更低层次的操作。
所有的effect
类都继承自matplotlib.patheffects.AbstractPathEffect
类。AbstractPathEffect
的子类要覆盖AbstractPathEffect
类的.draw_path(...)
方法。
AbstractPathEffect
类的构造函数有个offset
关键字参数,表示effect
偏移(默认为(0,0)
)
最简单的effect
是normal effect
,它是matplotlib.patheffects.Normal
类。它简单的绘制Artist
,不带任何effect
。
如:
xxxxxxxxxx
import matplotlib.pyplot as plt
import matplotlib.patheffects as path_effects
fig = plt.figure(figsize=(5, 1.5))
text = fig.text(0.5, 0.5, 'Hello path effects world!\nThis is the normal path effect.',
ha='center', va='center', size=20)
text.set_path_effects([path_effects.Normal()])
plt.show()
我们可以在基于Path
的Artist
上应用drop-shadow effect
(下沉效果)。如可以在filled patch Artist
上应用matplotlib.patheffects.SimplePatchShadow
,在line patch Artist
上应用matplotlib.patheffects.SimpleLineShadow
。
你可以通过path_effects=[path_effects.with*()]
来指定path_effects
参数,或者直接通过path_effects=[path_effects.SimpleLineShadow(),path_effects.Normal()]
来指定path_effects
参数。
normal effect
后跟随指定的effect
effect
Strok effect
可以用于制作出stand-out effect
(突出效果)。
PathPatchEffect
是一个通用的path effect
类。如果对某个PathPatch
设置了PathPatchEffect
,则该effect
的.draw_path(...)
方法执行的是由初始PathPatch
计算的得到的一个新的PathPatch
。
与一般的effect
类不同,PathPatchEffect
类的关键字参数是与PathPatch
一致的,因为除了offset
关键字参数外,其他的任何关键字参数都会传递给PathPatch
构造函数。如:
xxxxxxxxxx
import matplotlib.pyplot as plt
import matplotlib.patheffects as path_effects
fig = plt.figure(figsize=(8, 1))
t = fig.text(0.02, 0.5, 'Hatch shadow', fontsize=75, weight=1000, va='center')
t.set_path_effects([path_effects.PathPatchEffect(offset=(4, -4), hatch='xxxx',
facecolor='gray'),
path_effects.PathPatchEffect(edgecolor='white', linewidth=1.1,
facecolor='black')])
plt.show()
matplotlib
中有四个坐标系:
data
坐标系:坐标转换对象为ax.transData
。它是用户级坐标系,由xlim
和ylim
控制Axes
坐标系:坐标转换对象为ax.transAxes
。它是Axes
的坐标系,(0,0)
为Axes
的左下角,(1,1)
为Axes
的右上角。Figure
坐标系:坐标转换对象为fig.transFigure
。它是Figure
的坐标系,(0,0)
为Figure
的左下角,(1,1)
为Figure
的右上角。display
坐标系:它没有坐标转换对象。它显示的是display
的像素坐标系,(0,0)
为display
的左下角,(width,height)
为display
的右上角。前面三个坐标系的坐标转换对象有方法执行坐标转换,这些方法接受输入并产生输出:输入为本坐标系内的坐标点,输出为display
坐标系中的坐标。(因此display
坐标系没有坐标转换对象)。当然他们也有相关方法将来自于display
坐标系中的坐标转换回本坐标系内的坐标。
在Artist
的构造函数中传入transform
关键字参数(其值为坐标转换对象),就能够切换坐标系。如:ax.text(0.05,0.95,label,"This is a Text",transform=ax.transAxes)
,将Text
放置于Axes
坐标系中的(0.05,0.95)
位置处。
通常不建议直接使用
display
坐标系。因为它固定了绝对坐标,导致你resize
图表时你必须重新定位坐标。所以你必须监听resize
事件,非常麻烦。
当调用ax.set_xlimit(x_min,x_max)
以及ax.set_ylimit(y_min,y_max)
时,即建立起了用户data
坐标系。左下角坐标为(x_min,y_min)
,右上角坐标为(x_max,y_max)
。
有时候你可能并没有显式调用
.set_xlimit()
以及.set_ylimit()
。其实matplotlib
会隐式调用它们来设置坐标轴的数据范围。
xxxxxxxxxx
import matplotlib.pyplot as plt
fig = plt.figure()
ax = fig.add_subplot(111)
ax.set_xlim(0, 10)
ax.set_ylim(-1, 1)
type(ax.transData)
ax.transData.transform((5, 0))
你可以调用ax.transData
返回data
坐标系的坐标转换对象。对该坐标转换对象调用.transform(point)
方法会返回point
在display
坐标系下的坐标。其中point
是点在data
坐标系下的坐标(x,y)
。你也可以给.transform()
方法一次传入多个点的坐标,此时输出也是对应于display
坐标系下的一系列坐标。
你可以对ax.trandData
返回的坐标转换对象调用.inverted()
方法。该方法返回的是一个坐标逆转换对象。对该坐标逆转换对象调用.transform(point)
方法会返回point
在data
坐标系下的坐标。其中point
是点在display
坐标系下的坐标(x,y)
。你也可以给.transform()
方法一次传入多个点的坐标,此时输出也是对应于data
坐标系下的一系列坐标。
当你调用了ax.set_xlim()
或者ax.set_ylim()
时,坐标转换对象会实时更新。
Axes
坐标系中,(0,0)
位于Axes
的左下角,(1,1)
位于Axes
的右上角,(0.5,0.5)
位于Axes
的中心。当然你可以引用位于这之外的点,如(-0.1,1.1)
。Axes
中放置一些文字说明,那么一般都是采用Axes
坐标系来定位。这样无论图形怎么缩放,这些Text
都能位于正确的位置。Axes
中通过Axes
坐标系添加一些Patch
,但是通常建议在data
坐标系下添加。因为你在Axes
中添加的图表当图表缩放时可能会出现问题。有时候你需要混合data
坐标系和Axes
坐标系。通过matplotlib.transforms.blended_transform_factory(ax.transData, ax.transAxes)
能够返回一个混合坐标系,该坐标系中:x
坐标为data
坐标系,y
坐标为Axes
坐标系。因此该坐标系中(1,1)
表示的是data
坐标系中x=1
但是y
位于最上方的点。
有两个函数返回特定的混合坐标系:
matplotlib.axes.Axes.get_xaxis_transform()
:等价于
matplotlib.transforms.blended_transform_factory(ax.transData, ax.transAxes)
。
x
坐标为data
坐标系,y
坐标为Axes
坐标系。常用于绘制x
轴的label
、tick
、gridline
。matplotlib.axes.Axes.get_yaxis_transform().
:等价于
matplotlib.transforms.blended_transform_factory(ax.transAxes,ax.transData)
。
x
坐标为Axes
坐标系,y
坐标为data
坐标系。常用于绘制y
轴的label
、tick
、gridline
。matplotlib.transform.ScaledTranslation(xt, yt, scale_trans)
创建一个新的坐标转换对象,该坐标转换由xt
和yt
经过scale_trans
坐标转换而来。
它创建的是一个偏移对于的坐标变换。偏移的坐标是位于
scale_trans
中的。
制作阴影的时候,将阴影的zorder
调小,从而使得阴影首先绘制并位于底层
当scale_trans
为fig.dpi_scale_trans
坐标转换对象时,xt
,yt
的单位是像素。还有一个方法也能达到同样的效果:matplotlib.transforms.offset_copy(trans,x=xt,y=yt,units='inches')
,但是该方法返回的坐标转换对象是trans
合成了偏移之后的效果。
通过Axes.set_xscale(value,**kwargs)
/Axes.set_yscale(value,**kwargs)
方法可以设置x
轴/y
轴是否对数坐标。其中value
可以为:
linear
:线性log
:对数。其中basex
|basey
关键字指定对数的基logit
:以2为底的对数symlog
:对数,其中basex
|basey
关键字指定对数的基你也可以通过matplotlib.pyplot.xscale()
和matplotlib.pyplot.yscale()
来设置对数坐标。一定要先添加数据后设置对数坐标。
通过Figure.add_axes((left,bottom,width,height), projection='polar')
或者Figure.add_axes((left,bottom,width,height), polar=True)
方法可以创建一个极坐标的Axes
。其中polar
关键字是为了兼容旧代码,新代码推荐用projection
关键字,因为projection
关键字不仅可以设置极坐标,还可以设置自定义坐标(它将坐标统一为映射关系)。
Figure.add_subplot(...)
也是同样的设置
3D绘图与2D绘图的调用方法几乎相同,除了增加一个 projection='3d'
的关键字参数。
xxxxxxxxxx
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
fig=plt.figure()
ax=fig.add_addsubplot(111,projection='3d') # 旧式写法
ax=Axes3D(fig) #新式写法
绘制直线:Axes3D.plot(xs, ys, *args, **kwargs)
。其参数为:
xs,ys
:点的 x,y
坐标zs
:点的z
坐标。该值可以是一个标量(表示对所有点都取同一个值);也可以是个数组或列表,表示每个点一个值zdir
:指定那个是z
轴。其值可以是'x'
或者'y'
或者'z'
Axes.plot()
相同绘制散点图:Axes3D.scatter(xs, ys, zs=0, zdir=’z’, s=20, c=’b’, depthshade=True, *args, **kwargs)
。其参数为:
xs,ys
:点的 x,y
坐标zs
:点的z
坐标。该值可以是一个标量(表示对所有点都取同一个值);也可以是个数组或列表,表示每个点一个值zdir
:指定那个是z
轴。其值可以是'x'
或者'y'
或者'z'
s
:散点的大小(单位为 point^2
).该值可以是一个标量(表示对所有点都取同一个值);也可以是个数组或列表,表示每个点一个值c
:散点的颜色。你可以将它设为一个颜色字符串,表示所有的点都是一个颜色。或者是个 cmap
,指定颜色图depthshade
:一个布尔值。如果为True
,则通过对marker
设置阴影来展示层次关系Axes.scatter()
相同绘制线框:Axes3D.plot_wireframe(X, Y, Z, *args, **kwargs)
。其参数为:
X,Y
:点的 x,y
坐标Z
:点的z
坐标。该值可以是一个标量(表示对所有点都取同一个值);也可以是个数组或列表,表示每个点一个值rstride
:行的步长cstride
:列的步长LineCollection
当你通过pyplot.subplot()
、pyplot.axes()
函数或者Figure.add_subplot()
、Figure.add_axes()
方法创建一个Axes
时,你可以通过sharex
关键字参数传入另一个Axes
表示共享X轴;或者通过sharey
关键字参数传入另一个Axes
表示共享Y轴。
共享轴线时,当你缩放某个Axes
时,另一个Axes
也跟着缩放。
如果你想创建网格中的许多subplot
,旧式风格的代码非常繁琐:
xxxxxxxxxx
#旧式风格
fig=plt.figure()
ax1=fig.add_subplot(221)
ax2=fig.add_subplot(222,sharex=ax1,sharey=ax1)
ax3=fig.add_subplot(223,sharex=ax1,sharey=ax1)
ax4=fig.add_subplot(224,sharex=ax1,sharey=ax1)
新式风格的代码直接利用pyplot.subplots()
函数一次性创建:
xxxxxxxxxx
#新式风格的代码
fig,((ax1,ax2),(ax3,ax4))=plt.subplots(2,2,sharex=True,sharey=True)
ax1.plot(...)
ax2.plot(...)
...
它创建了Figure
和对应所有网格SubPlot
。你也可以不去解包而直接:
xxxxxxxxxx
#新式风格的代码
fig,axs=plt.subplots(2,2,sharex=True,sharey=True)
ax1=axs[0,0]
ax2=axs[0,1]
ax3=axs[1,0]
ax4=axs[1,1]
...
...
返回的axs
是一个nrows*ncols
的array
,支持numpy
的索引。
当x
轴为时间日期时,有可能间隔太密集导致显示都叠加在一起。此时可以用matplotlib.figure.Figure.autofmt_xdate()
函数来自动调整X轴日期的显式。
你也可以调整X轴的显示格式。当X轴为时间时,其显示由Axes.fmt_xdata
属性来提供。该属性是一个函数对象或者函数,接受一个日期参数,返回该日期的显示字符串。matplotlib
已经提供了许多date formatter
,你可以直接使用ax.fmt_xdata=matplotlib.dates.DateFormatter('%Y-%m-%d')
当你在Axes
中放置text box
时,你最好将它放置在axes coordinates
下,这样当你调整X轴或者Y轴时,它能够自动调整位置。
你也可以使用Text
的.bbox
属性来让这个Text
始终放在某个Patch
中。其中.bbox
是个字典,它存放的是该Patch
实例的属性。
LATEX
,你需要使用'$...$'
这种字符串(即使用'$'
作为界定符)。通常建议使用raw
字符串,即r'$...$'
的格式,因为原生字符串不会转义'\'
,从而使得大量的LATEX
词法能够正确解析。Axes.spines
是个字典,它存放了四个键,分别为: Axes.spines['left],Axes.spines['right],Axes.spines['top],Axes.spines['bottom]
他们都是一个matplotlib.spines.Spine
对象,该对象继承自matplotlib.patches.Patch
对象,主要是设置图形边界的边框。
Spine.set_color('none')
:不显示这条边线
Spine.set_position((position))
:将边线移动到指定坐标,其中position
是一个二元元组,指定了 (position type,amount)
,position type
可以是:
outward
:在绘图区域之外放置边线,离开绘图区域的距离由 amount
指定(负值则在会去区域内绘制)axes
:在 Axes coordinate
内放置边线(从 0.0 到 1.0 )data
:在 data coordinate
内放置边线你也可以指定position
为 : 'center'
,等价于 ('axes',0.5)
;或者 'zero'
,等价于 ('data',0.0)
你可以通过 pyplot
来清除绘图:
pyplot.cla()
:清除current axis
。非当前axis
不受影响pyplot.clf()
:清除current figure
。但是它不关闭window
pyplot.close()
:关闭window
你也可以通过面向对象的方法:
Figure.clf()
:清除该Figure
对象的所有内容。xxxxxxxxxx
Axes.set_xticks(())
Axes.set_yticks(())
Axes.set_axis_off() #清除 tick 和边框
在linux
下,为了支持中文,则在开头设置:
xxxxxxxxxx
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei'] #matplotlib 中文字体
